جک کتابی پنوماتیک (Compact Pneumatic Cylinder) یکی از مهم‌ترین عملگرهای خطی در سیستم‌های اتوماسیون و ماشین‌آلات صنعتی است که به دلیل طراحی فشرده و ضخامت کم، به‌عنوان بهترین انتخاب برای کاربردهایی با محدودیت فضا شناخته می‌شود. دلیل نام‌گذاری این محصول به “کتابی” شباهت ظاهری بدنه تخت و کم‌ضخامت آن با یک کتاب است.

بر خلاف جک‌های استوانه‌ای معمولی، جک‌های کتابی با طراحی بدنه تخت و کوتاه، امکان دستیابی به کورس‌های حرکتی متنوع را در فضایی بسیار محدود فراهم می‌کنند. همین ویژگی باعث شده است که در صنایع بسته‌بندی، تجهیزات CNC، ماشین‌آلات چاپ و مونتاژ، کاربرد فراوانی داشته باشند.

ویژگی‌های فنی جک کتابی پنوماتیک

برای انتخاب صحیح جک کتابی، آشنایی دقیق با ویژگی‌های فنی آن ضروری است:

• فشار کاری استاندارد: ۲ تا ۱۰ بار (با توجه به برند و سری)

• قطر داخلی پیستون: از ۱۲ تا ۱۰۰ میلی‌متر

• کورس حرکتی: معمولاً از ۵ تا ۱۵۰ میلی‌متر (برخی مدل‌ها تا ۲۰۰ میلی‌متر)

• قدرت خروجی: با توجه به فشار هوای ورودی و سطح مؤثر پیستون محاسبه می‌شود؛ این جک‌ها نسبت به ابعاد کوچک، توان خروجی بالایی دارند.

• جنس بدنه: آلومینیوم آنودایز شده مقاوم در برابر خوردگی و با وزن سبک

• صفحه‌های انتهایی: از فولاد یا آلومینیوم تقویت‌شده برای تحمل فشار

• آب‌بندی: اورینگ‌های مقاوم NBR یا Viton با دوام بالا در برابر حرارت و سایش

• دمای کاری: بین -۱۰ تا +۸۰ درجه سانتی‌گراد

• قابلیت نصب سنسور: در مدل‌های مغناطیسی امکان نصب سنسورهای مجاورتی برای کنترل دقیق موقعیت وجود دارد.

• سیستم نصب: قابلیت نصب از طریق پیچ مستقیم، براکت یا صفحه‌های اتصال جانبی

این ویژگی‌ها باعث شده‌اند که جک‌های کتابی علاوه بر اشغال فضای کم، دقت و توانایی بالایی نیز در جابه‌جایی داشته باشند.

انواع جک کتابی پنوماتیک

جک‌های کتابی با توجه به نیازهای مختلف در چند نوع اصلی تولید می‌شوند:

1. جک کتابی یک‌طرفه (Single Acting Compact Cylinder):

   • حرکت رفت یا برگشت تنها توسط فشار هوا انجام می‌شود و برگشت با فنر داخلی صورت می‌گیرد.

   • مناسب کاربردهای ساده و نیازمند سرعت بازگشت خودکار.

2. جک کتابی دوطرفه (Double Acting Compact Cylinder):

   • هر دو حرکت رفت و برگشت توسط فشار هوای فشرده انجام می‌شود.

   • دقت و کنترل بالاتر نسبت به نوع یک‌طرفه.

   • پرکاربردترین مدل در صنایع مختلف.

3. جک کتابی مغناطیسی (Magnetic Compact Cylinder):

   • دارای مگنت داخلی برای شناسایی موقعیت پیستون توسط سنسور خارجی.

   • کاربرد در سیستم‌های اتوماسیون پیشرفته که نیاز به کنترل موقعیت دارند.

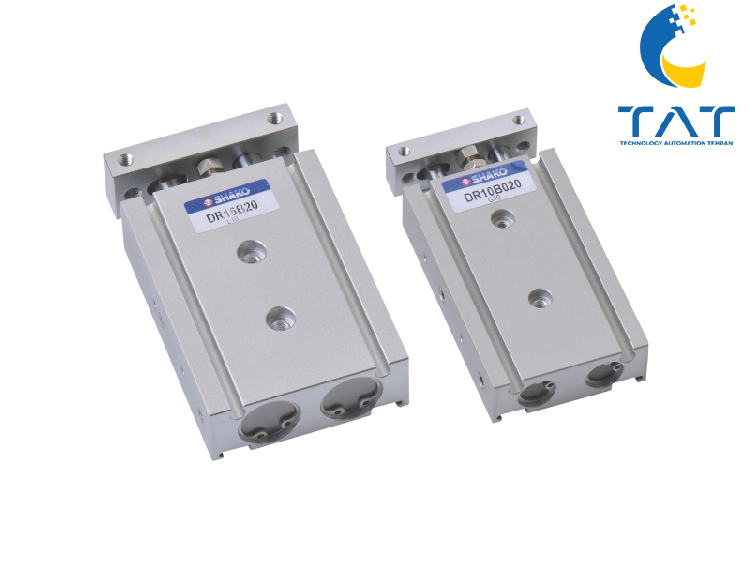

4. جک کتابی با راهنمای داخلی (Guide Compact Cylinder):

   • دارای شفت‌های راهنما برای جلوگیری از لقی و تحمل بارهای جانبی.

   • مناسب برای مونتاژ قطعات یا جابه‌جایی‌هایی که بار جانبی وجود دارد.

کاربردهای تخصصی جک کتابی

به دلیل طراحی خاص و عملکرد مطمئن، جک کتابی در صنایع مختلف کاربرد گسترده دارد:

• صنایع بسته‌بندی: کنترل حرکت فک‌های بسته‌بندی، فشاردهی بسته‌ها، جابه‌جایی سریع و دقیق محصولات

• ماشین‌آلات چاپ و لیبل‌زنی: حرکت دقیق رول‌ها، فشار کنترل‌شده روی سطح چاپ

• صنایع غذایی و دارویی: طراحی فشرده و آب‌بندی کامل باعث شده جک کتابی برای دستگاه‌های پرکن و بسته‌بندی دارو ایده‌آل باشد.

• ماشین‌آلات CNC: جابه‌جایی ابزارها، فشاردهی قطعات و موقعیت‌دهی دقیق در فضای محدود

• سیستم‌های مونتاژ الکترونیک: به دلیل دقت بالا و ابعاد کوچک، در خطوط تولید بردهای الکترونیکی و قطعات ظریف استفاده می‌شود.

• خودروسازی: نصب در دستگاه‌های تست و مونتاژ برای فشاردهی یا تثبیت قطعات.

مزایای جک کتابی پنوماتیک

• طراحی فوق فشرده: مناسب برای نصب در فضاهای کوچک

• توان خروجی بالا: تولید نیروی زیاد با ابعاد کوچک

• نصب آسان و متنوع: قابلیت اتصال در حالت‌های مختلف

• قابلیت اتوماسیون پیشرفته: امکان نصب سنسور در مدل‌های مغناطیسی

• دوام و طول عمر بالا: به دلیل استفاده از آلومینیوم و اورینگ‌های مقاوم

• هزینه نگهداری پایین: قطعات استاندارد و قابل تعویض سریع

برندهای معتبر تولیدکننده جک کتابی

برخی از برندهای معتبر جهانی در تولید جک کتابی عبارت‌اند از:

• Airtac (ایرتک): برند تایوانی اقتصادی با کیفیت قابل قبول و تنوع بالا

• SMC (اس‌ام‌سی): برند ژاپنی با استانداردهای جهانی و دقت بسیار بالا

• Festo (فستو): برند آلمانی شناخته‌شده با طول عمر زیاد و کیفیت ممتاز

• Camozzi (کاموزی): برند ایتالیایی با طراحی مدرن و قابلیت اطمینان بالا

• Parker (پارکر): برند آمریکایی با شهرت جهانی در تجهیزات پنوماتیک

نکات کلیدی در انتخاب جک کتابی

هنگام خرید جک کتابی پنوماتیک باید به موارد زیر توجه داشت:

1. فشار کاری سیستم هوای فشرده

2. طول کورس مورد نیاز با توجه به نوع حرکت

3. ابعاد و محدودیت‌های فضای نصب

4. نیاز به دقت بالا یا وجود بار جانبی (انتخاب مدل با راهنما)

5. برند و کیفیت ساخت برای اطمینان از دوام و خدمات پس از فروش

جک کتابی پنوماتیک یک عملگر خطی کم‌جا و قدرتمند است که در صنایع مختلف برای اجرای حرکات دقیق و تولید نیروی فشاری بالا مورد استفاده قرار می‌گیرد. طراحی فشرده، دقت حرکتی، قابلیت نصب آسان و تنوع در مدل‌ها باعث شده این جک یکی از محبوب‌ترین تجهیزات پنوماتیک در اتوماسیون صنعتی باشد. انتخاب صحیح این جک با توجه به ویژگی‌های فنی و نیاز پروژه، موجب افزایش راندمان و کاهش هزینه‌های نگهداری خواهد شد.
