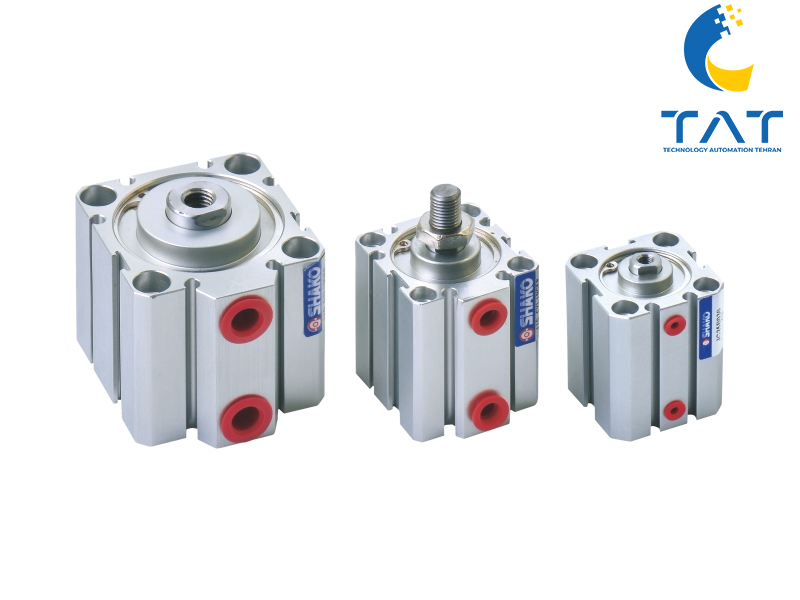

جک کامپکت
جک کامپکت با طراحی فشرده گزینهای ایدهآل برای تولید حرکت خطی در فضاهای محدود است. این جکها با قطرهای 12 تا 100 میلیمتر، کورسهای کوتاه، و قابلیت نصب سنسور مغناطیسی، عملکردی دقیق و قابل اعتماد در صنایع اتوماسیون، رباتیک، پزشکی و بستهبندی ارائه میدهند.
جهت سفارش و دریافت قیمت تماس بگیرید
جک کامپکت ( سیلندر ) (Compact Pneumatic Cylinder) نوعی سیلندر پنوماتیک با طراحی فشرده و طول نصب کوتاه است که برای تولید حرکت خطی در فضاهای محدود استفاده میشود. این جکها مطابق با استاندارد جهانی ISO 21287 طراحی شدهاند و نسبت به جکهای استاندارد ISO 15552، تا 50٪ فضای کمتری اشغال میکنند. با وجود ابعاد کوچک، جکهای کامپکت قادر به تولید نیروی قابل توجهی هستند و در سیستمهای اتوماسیون، مونتاژ، بستهبندی و تجهیزات دقیق کاربرد گسترده دارند.
ویژگیهای فنی جک کامپکت
جکهای کامپکت در مدلهای مختلف با مشخصات فنی زیر عرضه میشوند:
- قطر داخلی سیلندر (Bore): 12، 16، 20، 25، 32، 40، 50، 63، 80، 100 میلیمتر
- طول کورس (Stroke): از 5 تا 100 میلیمتر (در برخی مدلها تا 200mm)
- نوع عملکرد: دو طرفه (Double Acting)
- فشار کاری: 1 تا 9 بار
- حداکثر فشار مجاز: 10 بار
- دمای کاری: -10 تا +70 درجه سانتیگراد
- جنس بدنه: آلومینیوم آندایز شده با مقاومت بالا
- جنس میل پیستون: فولاد آلیاژی با روکش کروم سخت
- نوع شفت: نری (رزوه بیرونی) یا مادگی (رزوه داخلی)
- آببندی داخلی: پلیمر NBR یا Viton برای مقاومت شیمیایی
- قابلیت نصب سنسور مغناطیسی: در مدلهای مگنتدار
- سیستم ضربهگیر انتهایی: برای کاهش ضربه در کورس نهایی
- نصب مستقیم: بدون نیاز به پایه یا فلنج اضافی
انواع جک کامپکت پنوماتیک
جکهای کامپکت در مدلهای مختلفی تولید میشوند که بسته به نوع کاربرد، انتخاب میشوند:
1. SDA – مدل ساده دو طرفه
رایجترین مدل کامپکت با عملکرد دو طرفه، مناسب برای حرکت رفت و برگشتی در فضاهای محدود.
2. SDA-S – مدل مگنتدار
دارای پیستون مغناطیسی برای نصب سنسور موقعیت. مناسب برای سیستمهای اتوماسیون و کنترل دقیق.
3. SDA-M – مدل شفت مادگی
دارای رزوه داخلی در شفت خروجی، مناسب برای اتصال مستقیم به قطعات رزوهدار.
4. SDA-T – مدل شفت نری
دارای رزوه بیرونی در شفت خروجی، مناسب برای اتصال به مهره یا قطعات خارجی.
5. CDQ2 – مدل فشرده با قابلیت نصب سنسور داخلی
مدل پیشرفته با طراحی بسیار فشرده، ساخت برند SMC، مناسب برای رباتیک و تجهیزات دقیق.
کاربردهای تخصصی جک کامپکت
جکهای کامپکت به دلیل طراحی فشرده و عملکرد دقیق، در صنایع زیر کاربرد دارند:
- اتوماسیون صنعتی: در خطوط مونتاژ، جابجایی قطعات، گیرهسازی
- صنایع الکترونیک: برای حرکتهای دقیق در فضای محدود
- ماشینآلات بستهبندی و چاپ: برای ضربههای کوتاه و سریع
- صنایع غذایی و دارویی: به دلیل قابلیت شستوشو و نصب سنسور
- تجهیزات پزشکی و آزمایشگاهی: در دستگاههای پنوماتیک ظریف
- سیستمهای رباتیک: برای کنترل موقعیت با دقت بالا
- تجهیزات CNC و مینیماشینها: در حرکتهای محدود و سریع
برندهای تخصصی و شماره فنی
در ادامه، برندهای معتبر جهانی به همراه شماره فنی رایج برای جکهای کامپکت آورده شدهاند:
| برند | مدل فنی رایج | قطر سیلندر | نوع شفت | توضیحات |
|---|---|---|---|---|
| SMC (ژاپن) | CDQ2A32-50DZ | 32mm | نری | مگنتدار، استاندارد ISO21287 |
| Festo (آلمان) | ADN-32-50-A-P-A | 32mm | مادگی | دارای ضربهگیر، مگنتدار |
| Airtac (تایوان) | SDA32×50S | 32mm | نری | مدل ساده دو طرفه |
| Camozzi (ایتالیا) | 24M2A032A050 | 32mm | مادگی | مناسب برای صنایع غذایی |
| Mindman (تایوان) | MCQA-32-50-M | 32mm | نری | مگنتدار با قابلیت نصب سنسور |
| Parker (آمریکا) | P1A-S032MS-050 | 32mm | نری | طراحی فشرده برای رباتیک |
تمامی مدلها در سایزهای مختلف و کورسهای قابل تنظیم عرضه میشوند. انتخاب مدل مناسب بستگی به نوع کاربرد، فشار کاری، دقت مورد نیاز و فضای نصب دارد.
مزایای فنی جک کامپکت
- طراحی فشرده برای نصب در فضاهای محدود
- عملکرد نرم و دقیق با کورس کوتاه
- قابلیت تولید نیروی بالا در ابعاد کوچک
- نصب مستقیم بدون نیاز به پایه اضافی
- قابلیت نصب سنسور برای کنترل موقعیت
- مناسب برای حرکتهای سریع و تکراری
- طول عمر بالا و نگهداری آسان
- سازگاری با استاندارد ISO 21287
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه ارسال کنند.
SHAKO (شاکو): متخصص تایوانی در پنوماتیک و کنترل سیالات
SHAKO یک برند معتبر با اصالت تایوانی است که در زمینه طراحی و تولید تجهیزات پنوماتیک، شیرآلات و عملگرهای صنعتی تخصص دارد. این شرکت با تمرکز بر ارائه محصولاتی با کیفیت قابل قبول و قیمت رقابتی، به یکی از تأمینکنندگان اصلی قطعات پنوماتیک در بازارهای آسیایی، خاورمیانه و اروپا تبدیل شده است.
چرا SHAKO انتخابی هوشمندانه در صنعت پنوماتیک است؟
SHAKO با ارائه طیف گستردهای از قطعات، تعادل مناسبی میان عملکرد قابل اطمینان و ملاحظات اقتصادی برقرار میکند. این ویژگیها SHAKO را به انتخابی مناسب برای صنایع بزرگ و کوچک تبدیل کرده است:
-
قیمت رقابتی و کیفیت استاندارد: محصولات SHAKO با حفظ استانداردهای کیفی لازم، راهکارهای مقرون به صرفهای را نسبت به برندهای گرانتر اروپایی و ژاپنی ارائه میدهند.
-
تنوع در شیرآلات: تخصص اصلی SHAKO در شیرهای کنترل جهت (Solenoid Valves) و شیرهای کنترل جریان است که برای کاربردهای مختلف اتوماسیون طراحی شدهاند.
-
تعهد به اتوماسیون: این برند محصولات خود را بهگونهای توسعه میدهد که به سادگی در سیستمهای اتوماسیون صنعتی قابل ادغام باشند.
محصولات کلیدی و کاربردی SHAKO
SHAKO مجموعهای کامل از قطعات مورد نیاز برای ساخت و نگهداری مدارات پنوماتیک را عرضه میکند:
-
شیرهای کنترل پنوماتیک (Solenoid Valves):
-
انواع شیرهای سلونوئیدی در آرایشهای ۲/۳، ۵/۲ و ۵/۳ با ولتاژهای متنوع (AC/DC) برای کنترل جهت حرکت جکها و عملگرها.
-
بلوکهای منیفولد (Manifolds) برای تجمیع چندین شیر و کاهش پیچیدگی لولهکشی.
-
-
سیلندرهای پنوماتیک (Air Cylinders):
-
انواع جکهای استاندارد (ISO)، جکهای کامپکت، جکهای مینیاتوری و جکهای دو شفت (Guide Cylinders) برای جابجایی و نیرودهی.
-
-
واحدهای مراقبت هوا (Air Preparation - FRL):
-
فیلترها، رگولاتورها و روانسازها (Lubricators) برای تصفیه، تنظیم فشار و بهبود کیفیت هوای فشرده و محافظت از اجزای سیستم.
-
-
تجهیزات جانبی:
-
شیرهای کنترل جریان (Flow Control Valves) برای تنظیم دقیق سرعت حرکت پیستون جکها.
-
اتصالات (Fittings)، شیلنگها، و سایر قطعات جانبی مورد نیاز برای لولهکشی پنوماتیک.
-
کاربردهای گسترده فناوری SHAKO
محصولات SHAKO به دلیل مقرون به صرفه بودن و قابلیت اطمینان، در صنایع مختلفی کاربرد دارند:
-
ماشینسازی عمومی: استفاده در دستگاههای ساده و متوسط، فیکسچرها و خطوط مونتاژ نیمهخودکار.
-
صنایع بستهبندی: کنترل عملگرهای بستهبندی و پر کردن در سرعتهای استاندارد.
-
خطوط چوب و نساجی: استفاده در کنترل حرکات جکها و گیرههای مکانیکی.
SHAKO با تمرکز بر کیفیت تأیید شده، گستردگی محصول و قیمت منطقی، یک گزینه قابل اعتماد و اقتصادی برای تأمین تجهیزات پنوماتیک در سیستمهای اتوماسیون صنعتی به شمار میرود.
