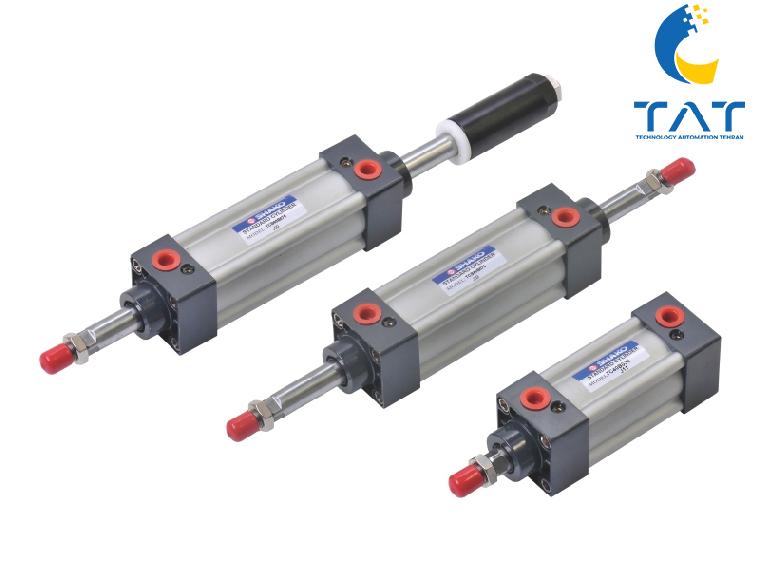

جک پروفیلی
جک پروفیلی یکی از دقیقترین و مقاومترین عملگرهای خطی در اتوماسیون صنعتی است. این جکها با بدنه آلومینیومی پروفیلی، میلهای پنهان، قابلیت نصب سنسور مغناطیسی و بالشتک قابل تنظیم، عملکردی نرم، ایمن و قابل اعتماد ارائه میدهند. مناسب برای صنایع خودروسازی، غذایی، پزشکی و رباتیک.
جهت سفارش و دریافت قیمت تماس بگیرید
جک پروفیلی یا میل مخفی ( DNC ) ، که با نامهای فنی DNC Cylinder یا Profile Cylinder نیز شناخته میشود، یکی از پیشرفتهترین عملگرهای خطی در سیستمهای اتوماسیون صنعتی است. این جکها با طراحی بدنه پروفیلی و میلهای داخلی، جایگزین نسل قدیمی جکهای چهار میل شدهاند و به دلیل استحکام مکانیکی بالا، ظاهر منظم، و قابلیت نصب سنسور مغناطیسی، در خطوط تولید مدرن بهطور گسترده مورد استفاده قرار میگیرند.
برخلاف جکهای سنتی که میلهای نگهدارنده در بیرون بدنه قرار دارند، در جکهای میل مخفی این میلها در شیارهای داخلی پروفیل آلومینیومی تعبیه شدهاند. این طراحی باعث افزایش مقاومت در برابر خمش، کاهش لرزش، و بهبود ایمنی اپراتور میشود.
ویژگیهای فنی جک پروفیلی
جک پنوماتیک میل مخفی ( پروفیلی – DNC ) مطابق با استاندارد جهانی ISO 15552 تولید میشوند و مشخصات فنی آنها به شرح زیر است:
- قطر داخلی سیلندر (Bore): 32، 40، 50، 63، 80، 100، 125 میلیمتر
- طول کورس (Stroke): از 25 تا 2000 میلیمتر (قابل سفارشیسازی)
- نوع عملکرد: دو طرفه (Double Acting)
- فشار کاری: 1 تا 10 بار
- حداکثر فشار مجاز: 12 بار
- دمای کاری: 5 تا 60 درجه سانتیگراد
- جنس بدنه: آلومینیوم اکسترود شده با پوشش آندایز سخت
- جنس میل پیستون: فولاد سختکاری شده با روکش کروم
- آببندی داخلی: NBR یا Viton برای مقاومت شیمیایی و حرارتی
- نوع نصب: فلنج انتهایی، گوشهای، پایه وسط، اتصال مستقیم
- بالشتک انتهایی قابل تنظیم: برای کاهش ضربه در انتهای کورس
- قابلیت نصب سنسور مغناطیسی: در مدلهای شیاردار (SUT)
انواع جک پروفیلی
جک های پنوماتیک میل مخفی ( پروفیلی – DNC ) در دو مدل اصلی تولید میشوند:
1. SU – مدل ساده بدون شیار سنسور
بدنه پروفیلی بدون شیار، مناسب برای کاربردهایی که نیازی به پایش موقعیت پیستون ندارند. اقتصادیتر و سبکتر.
2. SUT – مدل شیاردار با قابلیت نصب سنسور
دارای شیارهای مخصوص نصب سنسور مغناطیسی روی بدنه. مناسب برای سیستمهای اتوماسیون و کنترل موقعیت دقیق.
هر دو مدل در نسخههای مگنتدار و بدون مگنت عرضه میشوند. مدل مگنتدار برای نصب سنسور ضروری است.
کاربردهای تخصصی جک پروفیلی
جکهای میل مخفی به دلیل طراحی مقاوم و عملکرد دقیق، در صنایع زیر کاربرد دارند:
- اتوماسیون صنعتی: کنترل حرکت خطی در خطوط مونتاژ، بستهبندی، رباتیک
- صنایع خودروسازی: پرس قطعات، جابجایی دقیق، ساخت گیرههای پنوماتیک
- صنایع غذایی و دارویی: به دلیل قابلیت شستوشو و نصب سنسور
- ماشینآلات CNC و چاپ: برای حرکتهای رفت و برگشتی با دقت بالا
- تجهیزات پزشکی و آزمایشگاهی: در دستگاههای پنوماتیک حساس
- سیستمهای پرتاب قطعه، فشردن و قفل مکانیکی: در خطوط تولید سریع
برندهای تخصصی و شماره فنی
در ادامه، برندهای معتبر جهانی به همراه شماره فنی رایج برای جکهای میل مخفی آورده شدهاند:
| برند | مدل فنی رایج | قطر سیلندر | نوع نصب | توضیحات |
|---|---|---|---|---|
| SMC (ژاپن) | C96SDB32-100 | 32mm | پایه انتهایی | استاندارد ISO15552، مگنتدار |
| Festo (آلمان) | DNC-32-100-PPV-A | 32mm | فلنج | دارای بالشتک قابل تنظیم، شیاردار |
| Airtac (تایوان) | SU32×100S | 32mm | گوشهای | مدل ساده بدون شیار، اقتصادی |
| Camozzi (ایتالیا) | 61M2A032A100 | 32mm | پایه وسط | مناسب برای صنایع غذایی |
| Mindman (تایوان) | MCQI-32-100-M | 32mm | فلنج | مدل مگنتدار با قابلیت نصب سنسور |
| Parker (آمریکا) | P1D-S032MS-100 | 32mm | نصب مستقیم | مناسب برای فشار بالا و محیطهای سخت |
تمامی مدلها در سایزهای مختلف و کورسهای قابل تنظیم عرضه میشوند. انتخاب مدل مناسب بستگی به نوع کاربرد، فشار کاری، دقت مورد نیاز و فضای نصب دارد.
مزایای فنی جک پروفیلی
- طراحی پروفیلی با میلهای پنهان برای ایمنی بیشتر
- مقاومت بالا در برابر خمش و فشار
- قابلیت نصب سنسور بدون نیاز به پایه اضافی
- عملکرد نرم و کمصدا با بالشتک قابل تنظیم
- سازگاری کامل با استاندارد ISO15552
- نصب آسان در فضاهای محدود
- مناسب برای کورسهای بلند و بارهای سنگین
- طول عمر بالا و نگهداری کمهزینه
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه ارسال کنند.
SHAKO (شاکو): متخصص تایوانی در پنوماتیک و کنترل سیالات
SHAKO یک برند معتبر با اصالت تایوانی است که در زمینه طراحی و تولید تجهیزات پنوماتیک، شیرآلات و عملگرهای صنعتی تخصص دارد. این شرکت با تمرکز بر ارائه محصولاتی با کیفیت قابل قبول و قیمت رقابتی، به یکی از تأمینکنندگان اصلی قطعات پنوماتیک در بازارهای آسیایی، خاورمیانه و اروپا تبدیل شده است.
چرا SHAKO انتخابی هوشمندانه در صنعت پنوماتیک است؟
SHAKO با ارائه طیف گستردهای از قطعات، تعادل مناسبی میان عملکرد قابل اطمینان و ملاحظات اقتصادی برقرار میکند. این ویژگیها SHAKO را به انتخابی مناسب برای صنایع بزرگ و کوچک تبدیل کرده است:
-
قیمت رقابتی و کیفیت استاندارد: محصولات SHAKO با حفظ استانداردهای کیفی لازم، راهکارهای مقرون به صرفهای را نسبت به برندهای گرانتر اروپایی و ژاپنی ارائه میدهند.
-
تنوع در شیرآلات: تخصص اصلی SHAKO در شیرهای کنترل جهت (Solenoid Valves) و شیرهای کنترل جریان است که برای کاربردهای مختلف اتوماسیون طراحی شدهاند.
-
تعهد به اتوماسیون: این برند محصولات خود را بهگونهای توسعه میدهد که به سادگی در سیستمهای اتوماسیون صنعتی قابل ادغام باشند.
محصولات کلیدی و کاربردی SHAKO
SHAKO مجموعهای کامل از قطعات مورد نیاز برای ساخت و نگهداری مدارات پنوماتیک را عرضه میکند:
-
شیرهای کنترل پنوماتیک (Solenoid Valves):
-
انواع شیرهای سلونوئیدی در آرایشهای ۲/۳، ۵/۲ و ۵/۳ با ولتاژهای متنوع (AC/DC) برای کنترل جهت حرکت جکها و عملگرها.
-
بلوکهای منیفولد (Manifolds) برای تجمیع چندین شیر و کاهش پیچیدگی لولهکشی.
-
-
سیلندرهای پنوماتیک (Air Cylinders):
-
انواع جکهای استاندارد (ISO)، جکهای کامپکت، جکهای مینیاتوری و جکهای دو شفت (Guide Cylinders) برای جابجایی و نیرودهی.
-
-
واحدهای مراقبت هوا (Air Preparation - FRL):
-
فیلترها، رگولاتورها و روانسازها (Lubricators) برای تصفیه، تنظیم فشار و بهبود کیفیت هوای فشرده و محافظت از اجزای سیستم.
-
-
تجهیزات جانبی:
-
شیرهای کنترل جریان (Flow Control Valves) برای تنظیم دقیق سرعت حرکت پیستون جکها.
-
اتصالات (Fittings)، شیلنگها، و سایر قطعات جانبی مورد نیاز برای لولهکشی پنوماتیک.
-
کاربردهای گسترده فناوری SHAKO
محصولات SHAKO به دلیل مقرون به صرفه بودن و قابلیت اطمینان، در صنایع مختلفی کاربرد دارند:
-
ماشینسازی عمومی: استفاده در دستگاههای ساده و متوسط، فیکسچرها و خطوط مونتاژ نیمهخودکار.
-
صنایع بستهبندی: کنترل عملگرهای بستهبندی و پر کردن در سرعتهای استاندارد.
-
خطوط چوب و نساجی: استفاده در کنترل حرکات جکها و گیرههای مکانیکی.
SHAKO با تمرکز بر کیفیت تأیید شده، گستردگی محصول و قیمت منطقی، یک گزینه قابل اعتماد و اقتصادی برای تأمین تجهیزات پنوماتیک در سیستمهای اتوماسیون صنعتی به شمار میرود.
