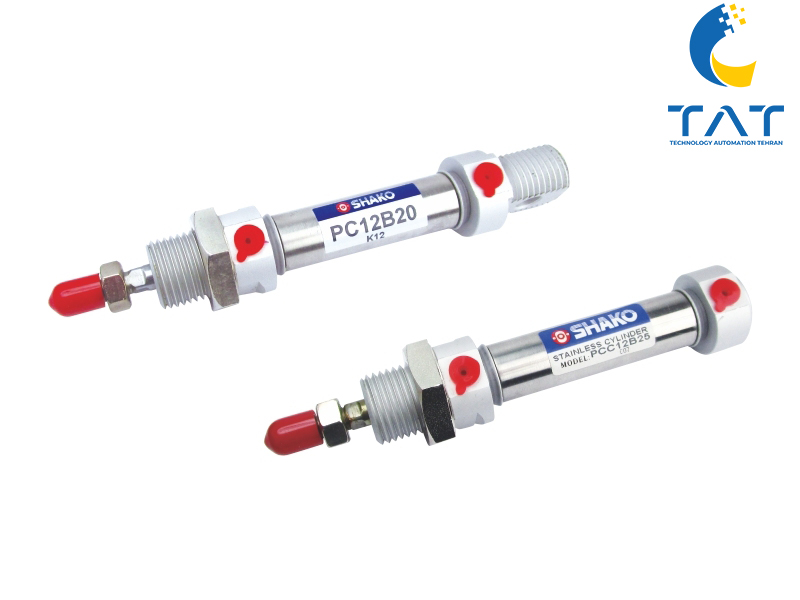

جک قلمی
جک قلمی با طراحی استوانه‌ای و مطابق استاندارد ISO 6432، گزینه‌ای ایده‌آل برای تولید حرکت خطی در فضاهای محدود و کاربردهای سبک صنعتی است. این جک‌ها با قطرهای 8 تا 25 میلی‌متر، کورس‌های قابل تنظیم، و قابلیت نصب سنسور مغناطیسی، عملکردی دقیق و قابل اعتماد در صنایع پزشکی، بسته‌بندی، الکترونیک و آزمایشگاهی ارائه می‌دهند.
توضیحات
جهت سفارش و دریافت قیمت تماس بگیرید
جک قلمی ( مدادی ) که با نام‌های فنی Mini Cylinder یا ISO 6432 Cylinder نیز شناخته می‌شود، یکی از ظریف‌ترین و فشرده‌ترین عملگرهای خطی در سیستم‌های پنوماتیک است. این جک‌ها به دلیل طراحی استوانه‌ای، قطر کم و طول بلند، برای کاربردهایی که با محدودیت فضا مواجه‌اند یا نیاز به جابجایی‌های سبک و دقیق دارند، بسیار مناسب‌اند.
جک‌های قلمی معمولاً در قطرهای کوچک (از 8 تا 25 میلی‌متر) تولید می‌شوند و به دلیل وزن سبک، نصب آسان و عملکرد سریع، در صنایع پزشکی، بسته‌بندی، چاپ، مونتاژ الکترونیک و تجهیزات آزمایشگاهی کاربرد گسترده دارند.
ویژگی‌های فنی جک قلمی
جک‌های قلمی مطابق با استاندارد جهانی ISO 6432 طراحی می‌شوند و مشخصات فنی آن‌ها به شرح زیر است:
- قطر داخلی سیلندر (Bore): 8، 10، 12، 16، 20، 25 میلی‌متر
- طول کورس (Stroke): از 10 تا 500 میلی‌متر (قابل سفارشی‌سازی)
- نوع عملکرد: دو طرفه (Double Acting) یا یک طرفه (Single Acting)
- فشار کاری: 1 تا 8 بار
- حداکثر فشار مجاز: 10 بار
- دمای کاری: -10 تا +70 درجه سانتی‌گراد
- جنس بدنه: استیل ضدزنگ یا آلومینیوم آندایز شده
- جنس میل پیستون: فولاد سخت‌کاری شده با روکش کروم
- آب‌بندی داخلی: NBR یا Viton برای مقاومت شیمیایی و حرارتی
- نوع شفت: نری (رزوه بیرونی) یا مادگی (رزوه داخلی)
- قابلیت نصب سنسور مغناطیسی: در مدل‌های مگنت‌دار
- نوع نصب: پایه انتهایی، گوشه‌ای، فلنج یا اتصال مستقیم
- ضربه‌گیر انتهایی: در برخی مدل‌ها برای کاهش ضربه در کورس نهایی
انواع جک قلمی پنوماتیک
جک‌های قلمی در مدل‌های مختلفی تولید می‌شوند که بسته به نوع کاربرد، انتخاب می‌شوند:
1. MA – مدل استیل دو طرفه
بدنه استوانه‌ای از جنس استیل ضدزنگ، مناسب برای محیط‌های مرطوب و خورنده. عملکرد دو طرفه، مگنت‌دار.
2. MAL – مدل آلومینیومی دو طرفه
بدنه آلومینیومی سبک با پوشش آندایز، مناسب برای کاربردهای عمومی. عملکرد دو طرفه، مگنت‌دار.
3. MA-S – مدل استیل با شفت مادگی
دارای رزوه داخلی در شفت خروجی، مناسب برای اتصال مستقیم به قطعات رزوه‌دار.
4. MA-T – مدل استیل با شفت نری
دارای رزوه بیرونی در شفت خروجی، مناسب برای اتصال به مهره یا قطعات خارجی.
5. MA-U – مدل یک طرفه
عملکرد برگشت فنری، مناسب برای ضربه‌های کوتاه و برگشت سریع.
کاربردهای تخصصی جک قلمی
جک‌های قلمی به دلیل طراحی ظریف و عملکرد سریع، در صنایع زیر کاربرد دارند:
- صنایع بسته‌بندی: برای جابجایی قطعات سبک، پرکن و درب‌بند
- صنایع پزشکی و آزمایشگاهی: در دستگاه‌های پنوماتیک ظریف و دقیق
- صنایع الکترونیک: برای مونتاژ قطعات کوچک و حساس
- ماشین‌آلات چاپ و لیبل‌زنی: برای حرکت‌های رفت و برگشتی سریع
- صنایع غذایی و دارویی: به دلیل قابلیت شست‌وشو و مقاومت به خوردگی
- سیستم‌های اتوماسیون سبک: در گیره‌ها، پرتاب‌کننده‌ها و مکانیزم‌های کوچک
برندهای تخصصی و شماره فنی
در ادامه، برندهای معتبر جهانی به همراه شماره فنی رایج برای جک‌های قلمی آورده شده‌اند:
| برند | مدل فنی رایج | قطر سیلندر | نوع شفت | توضیحات |
|---|---|---|---|---|
| SMC (ژاپن) | CM2B16-100AZ | 16mm | نری | مگنت‌دار، استاندارد ISO6432 |
| Festo (آلمان) | DSNU-16-100-PPV-A | 16mm | مادگی | دارای ضربه‌گیر، مگنت‌دار |
| Airtac (تایوان) | MAL16×100S | 16mm | نری | آلومینیومی، مگنت‌دار |
| Camozzi (ایتالیا) | 32M2A016A100 | 16mm | مادگی | مناسب برای صنایع غذایی |
| Mindman (تایوان) | MCMA-16-100-M | 16mm | نری | استیل، مگنت‌دار با قابلیت نصب سنسور |
| Elite (ایران) | MA16×100 | 16mm | نری | استیل ضدزنگ، مناسب برای محیط‌های مرطوب |
تمامی مدل‌ها در سایزهای مختلف و کورس‌های قابل تنظیم عرضه می‌شوند. انتخاب مدل مناسب بستگی به نوع کاربرد، فشار کاری، دقت مورد نیاز و فضای نصب دارد.
مزایای فنی جک قلمی
- طراحی استوانه‌ای و فشرده برای نصب در فضاهای محدود
- عملکرد سریع و دقیق با کورس کوتاه
- قابلیت تولید نیروی مناسب در ابعاد کوچک
- نصب آسان با اتصالات رزوه‌ای استاندارد
- قابلیت نصب سنسور برای کنترل موقعیت
- مناسب برای حرکت‌های تکراری و سریع
- طول عمر بالا و نگهداری آسان
- سازگاری با استاندارد ISO 6432
