توضیحات

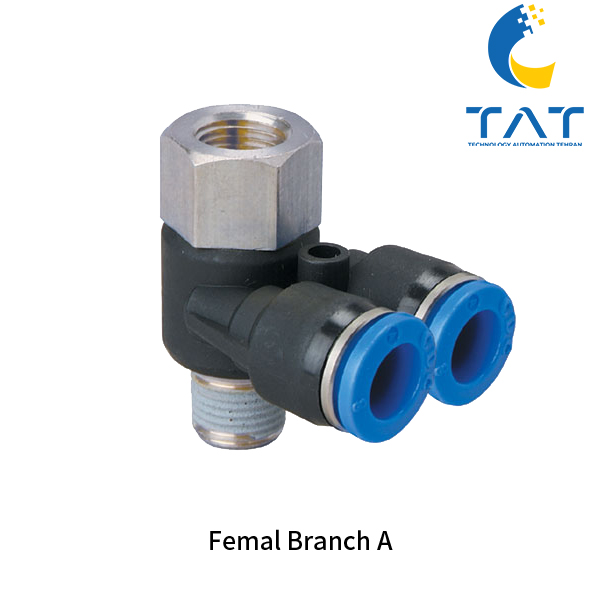

زانویی دو تیکه دو راهی PAF یکی از اتصالات پرکاربرد در سیستم‌های پنوماتیک است که به‌منظور تغییر جهت جریان هوا یا سیالات تحت فشار، در زاویه ۹۰ درجه و با قابلیت اتصال سریع طراحی شده است. این قطعه با داشتن دو بخش اصلی (بدنه و رزوه) که به‌صورت دو تکه ساخته شده‌اند، امکان تعویض یا تعمیر سریع بخش رزوه را فراهم می‌کند و انعطاف‌پذیری بالایی در نصب ارائه می‌دهد.
زانویی دو تیکه دو راهی PAF در واقع مخفف Push-in Angle Fitting است که نشان‌دهنده مکانیزم اتصال سریع آن می‌باشد. این مدل دو راهی به‌گونه‌ای طراحی شده که یک سمت آن به شیلنگ پنوماتیک متصل شده و سمت دیگر به رزوه خارجی یا داخلی بسته می‌شود.
ساختار و طراحی زانویی دو تیکه دو راهی PAF
بدنه ی زانویی دو تیکه دو راهی معمولاً از پلیمر صنعتی PBT ساخته می‌شود که مقاومت بالایی در برابر فشار، ضربه و شرایط محیطی سخت دارد. قسمت رزوه‌ای از برنج آبکاری نیکل یا استیل ضدزنگ تولید می‌شود تا در برابر خوردگی و رطوبت مقاوم باشد.
اتصال فیتینگی آن از نوع Push-in است که باعث می‌شود شیلنگ با یک فشار ساده در جای خود محکم شود و برای جدا کردن نیز تنها کافی است قفل پلاستیکی را فشار دهید. طراحی دو تکه باعث می‌شود که بدون نیاز به باز کردن کل قطعه از سیستم، بتوانید بخش رزوه را تعویض کنید.
ویژگی‌های فنی زانویی دو تیکه دو راهی PAF
نوع اتصال: یک سر فیتینگ سریع + یک سر رزوه‌ای
زاویه اتصال: ۹۰ درجه
سایز رزوه: M5، 1/8"، 1/4"، 3/8" (BSPT یا NPT)
قطر شیلنگ قابل اتصال: 4، 6، 8 یا 10 میلی‌متر
فشار کاری: 0 تا 1 MPa (0 تا 10 بار)
دمای کاری: -20 تا +60 درجه سانتی‌گراد
جنس بدنه: PBT صنعتی مقاوم
جنس رزوه: برنج آبکاری نیکل یا استیل ضدزنگ
آب‌بندی: اورینگ NBR یا EPDM مقاوم در برابر نشتی
مکانیزم اتصال: Push-in برای نصب سریع
ساختار: دو تکه برای تعمیر و تعویض آسان
مزایای استفاده
نصب و جداسازی سریع به دلیل مکانیزم Push-in
انعطاف‌پذیری در تعمیرات با طراحی دو تکه
مقاومت بالا در برابر فشار، رطوبت و خوردگی
امکان استفاده در فضاهای محدود به دلیل زاویه ۹۰ درجه
کاهش زمان توقف سیستم در هنگام تعمیر
کاربردهای زانویی دو تیکه دو راهی PAF
خطوط هوای فشرده در صنایع خودروسازی
دستگاه‌های CNC و ماشین‌آلات صنعتی
تجهیزات اتوماسیون و رباتیک
سیستم‌های بسته‌بندی و مونتاژ
صنایع غذایی و دارویی (نسخه استیل ضدزنگ)
نکات نصب و نگهداری
انتخاب سایز صحیح رزوه و شیلنگ برای جلوگیری از نشتی
استفاده از نوار تفلون یا درزگیر مایع برای آب‌بندی کامل بخش رزوه
تمیز کردن ورودی فیتینگ پیش از نصب شیلنگ
بررسی سلامت اورینگ‌ها به‌صورت دوره‌ای
استانداردها
زانویی دو تیکه دو راهی PAF بر اساس استانداردهای ISO 4414 و JIS B 8377 تولید می‌شود و تحت تست‌های فشار، دوام و نشتی قرار می‌گیرد تا کیفیت عملکرد آن تضمین شود.
