توضیحات

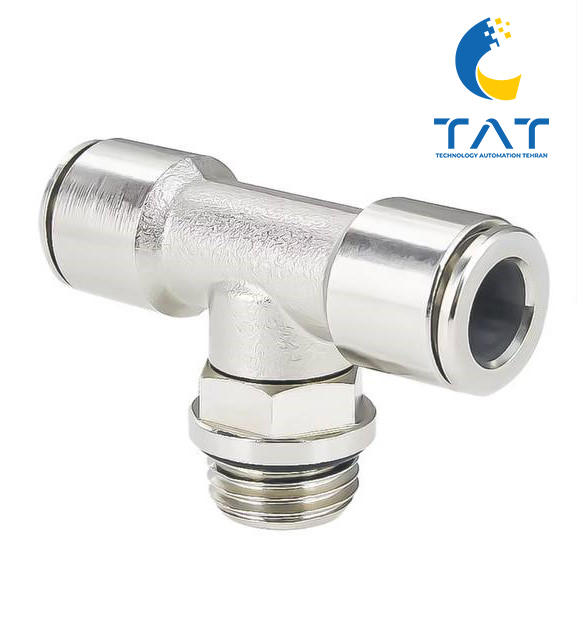

اتصال سه راهی وسط دنده تمام فلزی (Metal Tee Fitting – Male Thread Center) یکی از مهم‌ترین اتصالات صنعتی در سیستم‌های پنوماتیک، هیدرولیک و خطوط انتقال سیال است که برای انشعاب‌گیری از مسیر اصلی سیال و اتصال هم‌زمان سه خط به یکدیگر مورد استفاده قرار می‌گیرد.
در این نوع اتصال، خروجی وسط دارای رزوه (دنده نری) بوده و دو خروجی دیگر معمولاً به‌صورت فشاری، رزوه‌ای یا سرشلنگی طراحی می‌شوند.
ساختار تمام فلزی این اتصال، آن را به گزینه‌ای بسیار مقاوم، ایمن و بادوام تبدیل کرده که در شرایط کاری سخت، فشار بالا و محیط‌های صنعتی عملکردی پایدار ارائه می‌دهد.
اهمیت اتصال سه راهی وسط دنده تمام فلزی در سیستم‌های صنعتی
در بسیاری از سیستم‌های صنعتی، نیاز به:
-
تقسیم جریان هوا یا سیال
-
انشعاب‌گیری دقیق
-
اتصال تجهیزات جانبی مانند گیج فشار، شیر یا سنسور
وجود دارد. اتصال سه راهی وسط دنده تمام فلزی این امکان را فراهم می‌کند که بدون افت فشار قابل توجه و بدون نشتی، چند مسیر به‌صورت هم‌زمان به یکدیگر متصل شوند.
وجود رزوه در بخش وسط، نصب این اتصال را روی تجهیزات ثابت بسیار آسان کرده و باعث استحکام بالاتر اتصال نسبت به مدل‌های تمام فشاری می‌شود.
ویژگی‌های فنی اتصال سه راهی وسط دنده تمام فلزی
1. جنس بدنه (Material)
این اتصال معمولاً از متریال‌های زیر ساخته می‌شود:
-
برنج (Brass): مقاوم در برابر خوردگی، رایج در پنوماتیک
-
فولاد کربنی: مناسب فشار بالا و شرایط صنعتی سنگین
-
فولاد ضدزنگ (Stainless Steel 304 / 316): مقاوم در برابر مواد شیمیایی، رطوبت و دمای بالا
انتخاب جنس مناسب به نوع سیال، فشار کاری و محیط نصب بستگی دارد.
2. نوع رزوه وسط (Thread Type)
رزوه وسط معمولاً به‌صورت دنده نری بوده و با استانداردهای زیر تولید می‌شود:
-
BSP
-
NPT
-
Metric
دقت بالای رزوه باعث نصب آسان و آب‌بندی مطمئن می‌شود.
3. تحمل فشار کاری (Working Pressure)
اتصال سه راهی وسط دنده تمام فلزی بسته به نوع و متریال، توان تحمل فشارهای زیر را دارد:
-
۱۰ تا ۱۶ بار (سیستم‌های پنوماتیک معمولی)
-
۲۰ تا ۴۰ بار (پنوماتیک صنعتی)
-
تا ۳۰۰ بار و بالاتر (سیستم‌های هیدرولیک)
4. محدوده دمایی (Temperature Range)
-
مدل‌های برنجی: -20°C تا +120°C
-
مدل‌های استنلس استیل: تا +200°C و بالاتر
5. سیستم آب‌بندی (Sealing)
آب‌بندی این اتصال از طریق:
-
اورینگ (NBR، Viton، EPDM)
-
آب‌بندی مخروطی رزوه
-
نوار تفلون یا خمیر آب‌بندی
انجام می‌شود که مانع هرگونه نشتی در فشارهای بالا می‌گردد.
6. مقاومت مکانیکی
بدنه تمام فلزی باعث:
-
مقاومت در برابر لرزش
-
تحمل ضربه
-
جلوگیری از تغییر شکل در فشار بالا
می‌شود که این موضوع برای ماشین‌آلات صنعتی بسیار حیاتی است.
انواع اتصال سه راهی وسط دنده تمام فلزی
1. سه راهی وسط دنده پنوماتیک
مخصوص سیستم‌های هوای فشرده با اتصال فشاری در دو طرف.
کاربرد:
اتوماسیون صنعتی، خطوط تولید
2. سه راهی وسط دنده رزوه‌ای
هر سه خروجی دارای رزوه داخلی یا خارجی هستند.
کاربرد:
تأسیسات صنعتی، خطوط لوله
3. سه راهی وسط دنده سرشلنگی
دارای خروجی سرشلنگی برای شیلنگ‌های لاستیکی یا PVC.
کاربرد:
انتقال هوا، آب، روغن سبک
4. سه راهی وسط دنده هیدرولیکی
طراحی‌شده برای فشارهای بسیار بالا.
کاربرد:
ماشین‌آلات سنگین، سیستم‌های هیدرولیک
5. سه راهی وسط دنده دقیق (Precision Tee)
با تلرانس کم و سطح پرداخت بالا.
کاربرد:
صنایع غذایی، دارویی و ابزار دقیق
کاربردهای اتصال سه راهی وسط دنده تمام فلزی
1. سیستم‌های پنوماتیک
-
انشعاب هوای فشرده
-
اتصال گیج فشار
-
نصب شیر کنترلی
2. سیستم‌های هیدرولیک
-
تقسیم جریان روغن
-
اتصال تجهیزات کنترلی
3. ماشین‌آلات صنعتی
-
دستگاه‌های CNC
-
خطوط مونتاژ
-
تجهیزات اتوماسیون
4. صنایع نفت، گاز و پتروشیمی
-
محیط‌های خورنده
-
فشار و دمای بالا
5. صنایع غذایی و دارویی
-
مدل‌های استیل ضدزنگ
-
رعایت استانداردهای بهداشتی
6. تأسیسات و HVAC
-
سیستم‌های تهویه
-
خطوط آب و هوا
مزایای اتصال سه راهی وسط دنده تمام فلزی
-
استحکام و دوام بالا
-
تحمل فشار و دمای بالا
-
آب‌بندی مطمئن
-
نصب آسان روی تجهیزات
-
کاهش نشتی
-
مناسب محیط‌های صنعتی سخت
نکات مهم در خرید اتصال سه راهی وسط دنده تمام فلزی
برای انتخاب صحیح به این موارد توجه کنید:
-
فشار کاری سیستم
-
نوع سیال (هوا، روغن، آب، مواد شیمیایی)
-
سایز رزوه وسط
-
نوع اتصال در خروجی‌ها
-
جنس بدنه
-
استاندارد رزوه
جمع‌بندی
اتصال سه راهی وسط دنده تمام فلزی یکی از اتصالات کلیدی در سیستم‌های صنعتی است که امکان انشعاب‌گیری ایمن، دقیق و بدون نشتی را فراهم می‌کند. طراحی تمام فلزی، تحمل فشار بالا و رزوه مرکزی مستحکم، این اتصال را به گزینه‌ای ایده‌آل برای سیستم‌های پنوماتیک، هیدرولیک و صنعتی تبدیل کرده است. انتخاب صحیح این قطعه، نقش مهمی در افزایش راندمان و ایمنی کل سیستم دارد.
