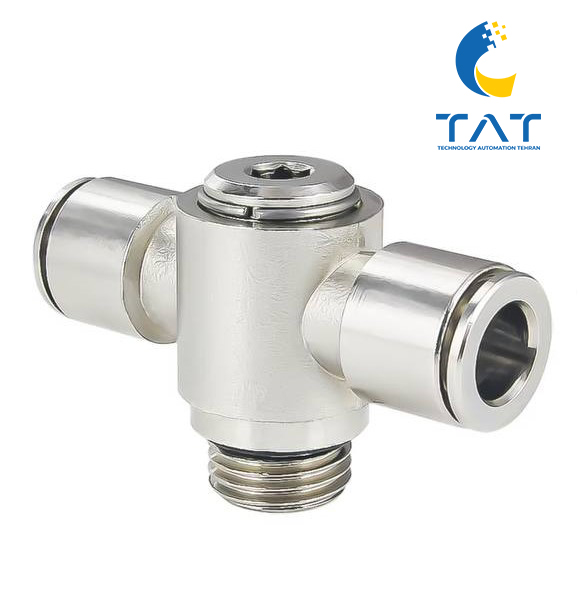

اتصال سه راهی بانجویی (Banjo Tee Fitting) یکی از اتصالات صنعتی بسیار کاربردی و تخصصی در سیستم‌های پنوماتیک و هیدرولیک است که برای انشعاب‌گیری از مسیر اصلی سیال و هم‌زمان ایجاد انعطاف در زاویه و جهت اتصال مورد استفاده قرار می‌گیرد.
این اتصال معمولاً از بدنه تمام فلزی ساخته شده و به دلیل طراحی بانجویی، قابلیت چرخش پس از نصب را دارد؛ ویژگی‌ای که آن را برای فضاهای محدود و سیستم‌های دارای لرزش بسیار ایده‌آل می‌کند.
اتصال سه راهی بانجویی اغلب شامل:
-
بدنه سه‌راهی فلزی
-
پیچ بانجویی (Banjo Bolt)
-
اورینگ یا واشر آب‌بندی
است که در کنار هم یک اتصال ایمن، قابل تنظیم و بدون نشتی ایجاد می‌کنند.
اهمیت اتصال سه راهی بانجویی در سیستم‌های صنعتی
در بسیاری از سیستم‌های صنعتی، نیاز به:
-
تقسیم جریان هوا یا سیال
-
نصب هم‌زمان چند تجهیز مانند شیر، سنسور یا گیج فشار
-
جلوگیری از پیچ‌خوردگی شیلنگ‌ها
وجود دارد. اتصال سه راهی بانجویی با طراحی خاص خود این امکان را فراهم می‌کند که انشعاب‌گیری بدون ایجاد تنش مکانیکی انجام شود. قابلیت چرخش این اتصال باعث می‌شود شیلنگ‌ها در بهترین زاویه ممکن قرار بگیرند و از آسیب‌های زودهنگام جلوگیری شود.
ویژگی‌های فنی اتصال سه راهی بانجویی
1. جنس بدنه (Material)
اتصال سه راهی بانجویی معمولاً از متریال‌های زیر تولید می‌شود:
-
برنج (Brass): پرکاربرد در پنوماتیک، مقاوم در برابر خوردگی
-
فولاد کربنی: مناسب سیستم‌های فشار بالا
-
فولاد ضدزنگ (Stainless Steel 304 / 316): مقاوم در برابر مواد شیمیایی، رطوبت و دمای بالا
2. تحمل فشار کاری (Working Pressure)
بسته به نوع طراحی و متریال:
-
۱۰ تا ۱۶ بار در سیستم‌های پنوماتیک
-
۲۰ تا ۴۰ بار در پنوماتیک صنعتی
-
تا ۳۰۰ بار و بالاتر در سیستم‌های هیدرولیک
3. محدوده دمایی (Temperature Range)
-
مدل‌های برنجی: -20°C تا +120°C
-
مدل‌های استیل: تا +200°C و بالاتر
4. قابلیت چرخش (Rotatable Design)
مهم‌ترین مزیت اتصال بانجویی:
-
چرخش آزاد پس از نصب
-
تنظیم دقیق زاویه شیلنگ‌ها
-
کاهش تنش و لرزش
این ویژگی باعث افزایش عمر شیلنگ و ایمنی سیستم می‌شود.
5. سیستم آب‌بندی (Sealing System)
آب‌بندی اتصال سه راهی بانجویی معمولاً از طریق:
-
اورینگ NBR، Viton یا EPDM
-
واشر مسی یا آلومینیومی
انجام می‌شود که عملکردی کاملاً بدون نشتی حتی در فشارهای بالا ارائه می‌دهد.
انواع اتصال سه راهی بانجویی
1. سه راهی بانجویی پنوماتیک
مخصوص سیستم‌های هوای فشرده با دقت بالا.
کاربرد:
اتوماسیون صنعتی، خطوط تولید
2. سه راهی بانجویی هیدرولیکی
طراحی‌شده برای فشارهای بسیار بالا.
کاربرد:
ماشین‌آلات سنگین، تجهیزات راه‌سازی
3. سه راهی بانجویی با خروجی فشاری
دارای خروجی فشاری برای شیلنگ‌های PU و PA.
کاربرد:
سیستم‌های پنوماتیک سبک و صنعتی
4. سه راهی بانجویی رزوه‌ای
دارای رزوه‌های استاندارد:
-
BSP
-
NPT
-
Metric
5. سه راهی بانجویی دقیق (Precision Banjo Tee)
با تلرانس بسیار کم و سطح پرداخت بالا.
کاربرد:
صنایع غذایی، دارویی و ابزار دقیق
کاربردهای اتصال سه راهی بانجویی
1. سیستم‌های پنوماتیک
-
انشعاب خطوط هوای فشرده
-
نصب گیج فشار
-
اتصال هم‌زمان چند مصرف‌کننده
2. سیستم‌های هیدرولیک
-
تقسیم جریان روغن
-
نصب شیرهای کنترلی
3. صنایع خودروسازی
-
سیستم ترمز
-
سیستم سوخت‌رسانی
4. ماشین‌آلات صنعتی
-
دستگاه‌های CNC
-
خطوط مونتاژ
-
تجهیزات متحرک
5. صنایع نفت، گاز و پتروشیمی
-
محیط‌های خورنده
-
دمای بالا و فشار شدید
6. صنایع غذایی و دارویی
-
مدل‌های استنلس استیل
-
رعایت استانداردهای بهداشتی
مزایای اتصال سه راهی بانجویی
-
قابلیت چرخش و تنظیم زاویه
-
کاهش تنش روی شیلنگ‌ها
-
مقاومت بالا در برابر فشار و دما
-
آب‌بندی بسیار مطمئن
-
مناسب فضاهای محدود
-
طول عمر بالا
نکات مهم در خرید اتصال سه راهی بانجویی
هنگام خرید به این موارد توجه کنید:
-
فشار کاری سیستم
-
نوع سیال (هوا، روغن، سوخت، مواد شیمیایی)
-
سایز اتصال
-
نوع رزوه پیچ بانجویی
-
جنس بدنه
-
نوع اورینگ یا واشر
جمع‌بندی
اتصال سه راهی بانجویی یکی از اتصالات پیشرفته و تخصصی در سیستم‌های پنوماتیک و هیدرولیک است که امکان انشعاب‌گیری ایمن همراه با قابلیت چرخش را فراهم می‌کند. طراحی تمام فلزی، آب‌بندی قوی و انعطاف‌پذیری بالا، این اتصال را به انتخابی ایده‌آل برای سیستم‌های صنعتی، ماشین‌آلات و فضاهای محدود تبدیل کرده است. انتخاب صحیح این قطعه نقش مهمی در افزایش راندمان، ایمنی و طول عمر کل سیستم دارد.
