فلو کنترل چیست؟ راهنمای جامع انواع، کاربردها و ترفندهای انتخاب حرفه‌ای

در دنیای اتوماسیون صنعتی، کنترل دقیق سرعت، کلید اصلی ایمنی و بازدهی است. تصور کنید یک جک پنوماتیک با سرعت بسیار بالا و بدون کنترل حرکت کند؛ نتیجه چیزی جز آسیب به بدنه دستگاه، استهلاک سریع قطعات و یا حتی حوادث انسانی نخواهد بود. اینجاست که قطعه‌ای کوچک اما حیاتی به نام فلو کنترل (Flow Control) یا شیر کنترل جریان وارد میدان می‌شود.

در این مقاله از وبلاگ تات تکنو، به اعماق دنیای فلو کنترل‌ها سفر می‌کنیم. از نحوه عملکرد فیزیکی گرفته تا بررسی دقیق انواع فلو کنترل پنوماتیک و هیدرولیک و نکات طلایی که هنگام خرید باید بدانید، همه را به زبان تخصصی و در عین حال ساده بررسی خواهیم کرد.

۱. فلو کنترل (Flow Control) دقیقاً چیست؟

فلو کنترل در ساده‌ترین تعریف، وسیله‌ای است که نرخ جریان (دبی) سیال (هوا یا روغن) را در یک سیستم تنظیم می‌کند. در سیستم‌های پنوماتیک، با محدود کردن مسیر عبور هوای فشرده، سرعت حرکت عملگرها (مانند سیلندرها) کنترل می‌شود.

تفاوت کنترل فشار با کنترل جریان

بسیاری از افراد مبتدی “فشار” را با “جریان” اشتباه می‌گیرند.

• فشار (Pressure): تعیین‌کننده قدرت و نیروی جک است.

• جریان (Flow): تعیین‌کننده سرعت حرکت جک است. فلو کنترل با فشار کاری سیستم کاری ندارد، بلکه فقط حجم هوای عبوری در واحد زمان را مدیریت می‌کند.

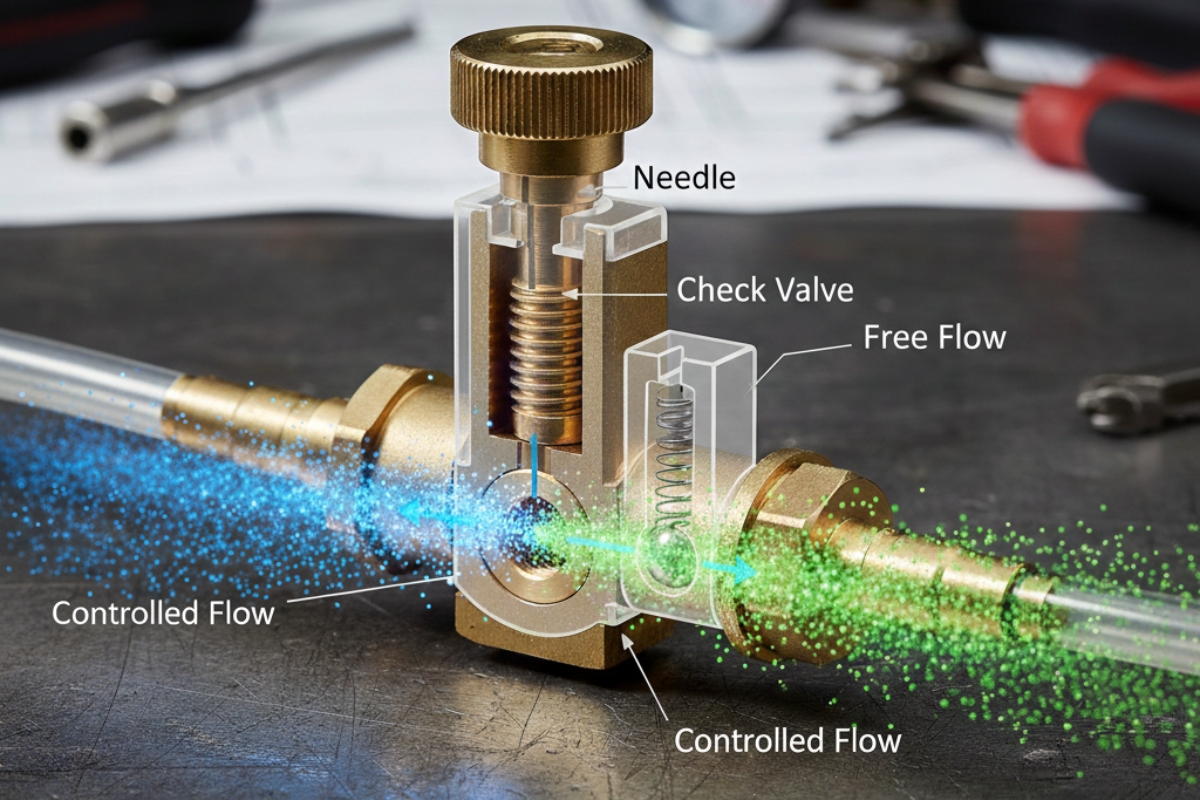

۲. مکانیزم عملکرد فلو کنترل چگونه است؟

اکثر فلو کنترل‌های صنعتی از یک سوزن تنظیم (Needle) و یک شیر یک‌طرفه (Check Valve) تشکیل شده‌اند. این ترکیب باعث می‌شود که فلو کنترل به صورت “یک‌طرفه” عمل کند؛ یعنی:

1. در یک جهت، هوا مجبوز است از مسیر تنگ سوزن عبور کند (کنترل سرعت).

2. در جهت برگشت، شیر یک‌طرفه باز شده و هوا با سرعت تمام عبور می‌کند (برگشت سریع).

۳. انواع فلو کنترل از نظر ساختار و نصب

برای اینکه در سایت تات تکنو بهترین انتخاب را داشته باشید، باید با دسته‌بندی‌های مختلف این قطعه آشنا شوید:

الف) فلو کنترل سر جکی (Swivel Flow Control)

این مدل مستقیماً روی پورت‌های ورودی و خروجی سیلندر نصب می‌شود. محبوب‌ترین نوع فلوکنترل در بازار ایران است چون فضای کمی اشغال کرده و تنظیم آن بسیار راحت است.

ب) فلو کنترل بین راهی (In-Line)

اگر دسترسی به سیلندر سخت باشد یا بخواهید فلو کنترل را روی بدنه تابلو یا در مسیر شیلنگ قرار دهید، از مدل بین راهی استفاده می‌شود. این مدل دارای دو سر شیلنگ‌خور یا رزوه است.

ج) فلوکنترل بلوکی یا تابلویی

برای سیستم‌های پیچیده که نیاز به تمرکز تمام بخش‌های کنترلی در یک پنل دارند، از مدل‌های بلوکی استفاده می‌شود که دقت بسیار بالایی در تنظیم دبی‌های بسیار پایین دارند.

۴. انواع فلو کنترل بر اساس نحوه کنترل (Meter-in vs Meter-out)

این بخش تخصصی‌ترین قسمت مقاله است که برای سئو و آموزش کاربر بسیار اهمیت دارد:

• Meter-out (کنترل خروجی): استانداردترین حالت در پنوماتیک. در این حالت، هوایی که می‌خواهد از سیلندر خارج شود کنترل می‌شود. این کار باعث ایجاد یک “بالشتک هوایی” شده و حرکت جک را بسیار نرم و بدون لرزش می‌کند.

• Meter-in (کنترل ورودی): هوایی که وارد سیلندر می‌شود کنترل می‌گردد. این مدل بیشتر برای سیلندرهای تک‌اثره (فنر برگشت) یا کاربردهایی با اصطکاک بسیار کم استفاده می‌شود.

۵. کاربردهای اصلی فلو کنترل در صنعت

بدون فلوکنترل، خط تولید عملاً از کنترل خارج است. برخی از کاربردهای کلیدی عبارتند از:

• دستگاه‌های بسته‌بندی: تنظیم سرعت دوخت و برش.

• صنعت چوب و CNC: کنترل سرعت پیشروی ابزار.

• اتوماسیون دارویی: جابه‌جایی ظریف ویال‌ها و بطری‌ها.

• خطوط مونتاژ خودرو: کنترل بازوهای پنوماتیک سنگین.

۶. راهنمای انتخاب و خرید فلو کنترل (چک‌لیست طلایی)

هنگام خرید از فروشگاه، حتماً این ۵ فاکتور را چک کنید:

1. سایز رزوه: (M5, 1/8, 1/4, 3/8, 1/2)؛ باید با پورت جک شما همخوانی داشته باشد.

2. سایز شیلنگ: فیتینگ خروجی باید متناسب با قطر شیلنگ مصرفی باشد (مثلاً شیلنگ ۶ یا ۸).

3. جنس بدنه: برای محیط‌های مرطوب یا صنایع غذایی، مدل‌های با روکش نیکل یا استیل (مثل برند Cmatic) توصیه می‌شود.

4. برند معتبر: برندهایی مثل: Festo، SMC و AirTAC بیشترین دقت تنظیم را دارند.

5. محدوده فشار کاری: اطمینان حاصل کنید که فلوکنترل توان تحمل فشار سیستم شما (معمولاً تا ۱۰ بار) را دارد.

چرا فلو کنترل‌های تات تکنو؟

ما در تات تکنو با درک حساسیت خطوط تولید، مجموعه‌ای از بهترین فلو کنترل‌های برندهای جهانی را فراهم کرده‌ایم. دقت در رزوه، آب‌بندی فوق‌العاده و طول عمر بالا، ویژگی قطعاتی است که ما به مشتریانمان پیشنهاد می‌دهیم.

۷. بررسی تخصصی برندهای پیشرو در بازار فلو کنترل

در سایت تات تکنو، تنوع برندها به شما این امکان را می‌دهد که بر اساس بودجه و حساسیت پروژه انتخاب کنید. در اینجا ۳ غول تولیدکننده را کالبدشکافی می‌کنیم:

الف) فلو کنترل فستو (Festo) – آلمانی و بی‌رقیب

سری GRLA از برند فستو، محبوب‌ترین فلو کنترل در صنایع حساس است.

• مزایا: دقت تنظیم بسیار بالا (حتی با نیم دور چرخاندن پیچ)، طول عمر اورینگ‌ها در دمای بالا، و طراحی ارگونومیک.

• کاربرد: در صنایع دارویی و خودروسازی که کوچکترین خطا در سرعت جک باعث ضررهای میلیاردی می‌شود.

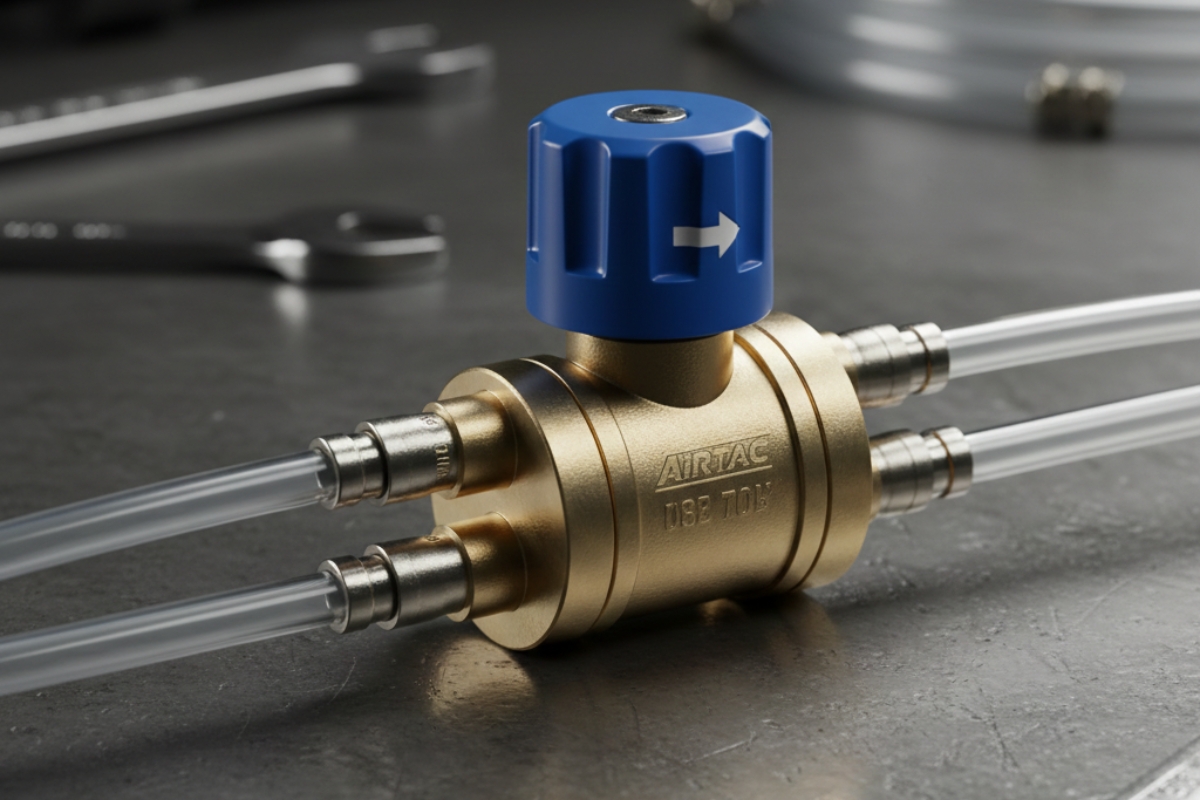

ب) فلو کنترل ایرتک (AirTAC) – اقتصادی و باکیفیت

اگر به دنبال تعادل میان قیمت و کیفیت هستید، ایرتک (تایوان) بهترین گزینه است.

• ویژگی: بدنه‌های مقاوم در برابر ضربه و قیمت مناسب برای پروژه‌هایی که تعداد مصرف قطعات در آن‌ها بالاست.

ج) فلوکنترل سی‌دی‌سی (CDC) و سیماتیک (Cmatic) – متخصصان اتصالات

این دو برند تمرکز ویژه‌ای روی بخش فیتینگ قطعه دارند. فلوکنترل‌های این برندها به دلیل سیستم Push-in بسیار قوی، از نشتی هوا در محل اتصال شیلنگ جلوگیری می‌کنند.

۸. جدول مقایسه‌ای مشخصات فنی (برای راهنمای خرید)

یکی از مواردی که گوگل به آن امتیاز “محتوای غنی” می‌دهد، وجود جداول فنی است.

۹. چرا جک پنوماتیک من “پله‌پله” حرکت می‌کند؟ (عیب‌یابی تخصصی)

این بخش از مقاله دقیقاً همان چیزی است که کاربران در گوگل سرچ می‌کنند و باعث افزایش رتبه شما می‌شود. حرکت پله‌پله (Jerk Moving) معمولاً به دلیل تنظیم اشتباه فلو کنترل است:

1. استفاده از Meter-in به جای Meter-out: وقتی هوا را در ورودی کنترل می‌کنید، فشار داخل سیلندر به تدریج بالا می‌رود و چون اصطکاک اولیه زیاد است، جک ناگهان پرتاب می‌شود. همیشه سعی کنید از فلوکنترل خروجی استفاده کنید.

2. سایز نامناسب: اگر فلوکنترل برای قطر سیلندر زیادی کوچک باشد، هوا دچار خفگی (Choking) شده و حرکت یکنواخت از بین می‌رود.

3. نشتی در اورینگ سوزن: اگر با چرخاندن پیچ تنظیم، تغییری در سرعت ایجاد نمی‌شود، احتمالاً اورینگ داخلی فلوکنترل فرسوده شده و هوا را از کنار گذر (Bypass) عبور می‌دهد.

۱۰. ترفندهای نصب برای افزایش طول عمر سیستم

• فیلتراسیون قبل از کنترل: ذرات روغن سوخته یا رطوبت می‌توانند مجرای بسیار تنگ فلو کنترل را مسدود کنند. حتماً از یک واحد مراقبت پنوماتیک در ابتدای خط استفاده کنید.

• نصب نزدیک به جک: برای پاسخ‌دهی سریع‌تر (Response Time)، فلوکنترل باید در نزدیک‌ترین فاصله ممکن به پورت جک نصب شود.

• استفاده از نوار تفلن هوشمندانه: هنگام بستن رزوه فلو کنترل، مراقب باشید نوار تفلن وارد سوراخ قطعه نشود، زیرا بلافاصله مسیر جریان را می‌بندد.

کنترل جریان، مغز متفکر سرعت در سیستم‌های اتوماسیون است. انتخاب یک فلو کنترل باکیفیت نه تنها سرعت تولید شما را بهینه می‌کند، بلکه از ضربات مخرب به جک‌ها و ماشین‌آلات جلوگیری می‌نماید.
