لوازم کامل جک‌ های پنوماتیک

جک‌های پنوماتیک به‌عنوان یکی از پرکاربردترین عملگرهای خطی در صنایع مختلف شناخته می‌شوند. برای اینکه این جک‌ها عملکرد دقیق، ایمن و طولانی‌مدت داشته باشند، استفاده از لوازم کامل جک پنوماتیک ضروری است. این لوازم شامل قطعات داخلی، تجهیزات نصب، اتصالات، شیرآلات فرمان، سنسور و لوازم یدکی می‌شود. در ادامه به معرفی تخصصی هر دسته از این تجهیزات می‌پردازیم.

1. اجزای اصلی جک پنوماتیک

قطعات داخلی جک نقش حیاتی در تبدیل انرژی هوای فشرده به حرکت خطی دارند.

• بدنه یا سیلندر: ساخته شده از آلومینیوم، فولاد یا استیل مقاوم در برابر فشار.

• پیستون: وظیفه تبدیل انرژی هوا به نیروی مکانیکی.

• میله پیستون (Rod): انتقال حرکت به بیرون جک.

• کپ‌ها (End Caps): در دو طرف سیلندر برای آب‌بندی و جلوگیری از نشتی.

• اورینگ و پکینگ: وظیفه آب‌بندی و کاهش اصطکاک.

• بوش و یاتاقان‌ها: برای هدایت دقیق میله و جلوگیری از لقی.

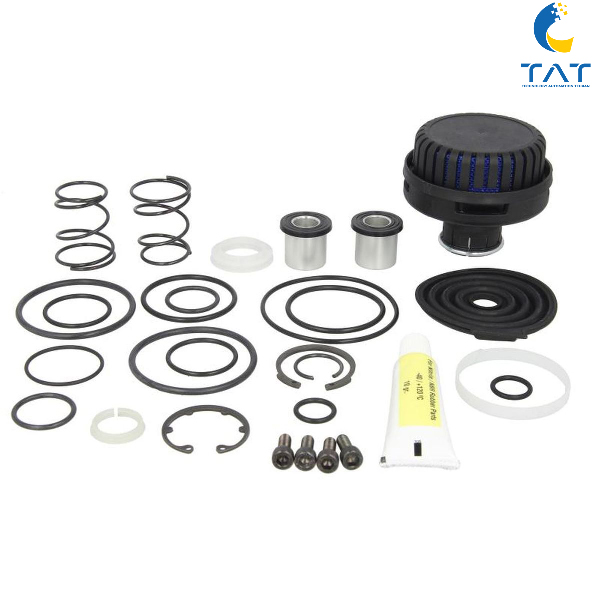

این اجزا معمولاً درون کیت‌های تعمیراتی یا سرویس جک عرضه می‌شوند تا در زمان خرابی قابل تعویض باشند.

2. لوازم نصب و اتصالات جک پنوماتیک

برای اینکه جک بتواند در شرایط صنعتی نصب و عملکرد درستی داشته باشد، نیاز به تجهیزات نصب دارد.

• براکت پایه (Foot Bracket): برای نصب ثابت روی سطح.

• براکت فلنج (Flange Mount): اتصال از قسمت جلو یا عقب جک.

• براکت مفصلی (Clevis): برای حرکت‌های چرخشی و انعطاف‌پذیر.

• براکت گردان یا تراکشن (Trunnion Mount): برای کاربردهایی با زاویه متغیر.

• کوپلینگ‌ها و رابط‌ها: اتصال میله پیستون به قطعات متحرک ماشین‌آلات.

این قطعات نصب باعث افزایش دقت حرکتی و طول عمر جک می‌شوند.

3. سنسورها و تجهیزات کنترل موقعیت

در بسیاری از خطوط اتوماسیون، دانستن موقعیت پیستون جک حیاتی است.

• سنسور مغناطیسی (Reed Switch): پرکاربردترین سنسور برای تشخیص موقعیت پیستون.

• میکروسوئیچ‌ها: برای قطع یا وصل فرمان در موقعیت‌های خاص.

• بست سنسور مخصوص جک‌های پروفیلی: برای نصب آسان سنسور روی سیلندر.

• کابل و کانکتورهای سنسور: برای اتصال به سیستم PLC یا کنترلر.

این تجهیزات به افزایش دقت، ایمنی و هماهنگی جک با سایر اجزای خط تولید کمک می‌کنند.

4. شیرآلات فرمان و کنترل جک پنوماتیک

جک پنوماتیک بدون شیر فرمان عملاً غیرقابل استفاده است. این شیرها مسیر ورود و خروج هوا را کنترل می‌کنند.

• شیر برقی پنوماتیک: انواع 2/2، 3/2، 5/2 و 5/3 با بوبین‌های 12V ،24V و 220V.

• شیر دستی پنوماتیک: کنترل ساده و سریع جک توسط اپراتور.

• شیر کشویی و چرخشی: مناسب برای جک‌های دوبل یا خاص.

• شیر یک‌طرفه (Check Valve): جلوگیری از برگشت جریان هوا.

انتخاب درست شیر باعث می‌شود سرعت، جهت و ایمنی حرکت جک به بهترین شکل کنترل شود.

5. تجهیزات کنترلی و حفاظتی هوا

هوای ورودی به جک باید تمیز، خشک و با فشار مناسب باشد. برای این منظور لوازم زیر ضروری هستند:

• رگلاتور فشار (Pressure Regulator): تنظیم فشار هوای ورودی.

• فیلتر هوا (Air Filter): حذف ذرات گرد و غبار و رطوبت.

• روغن‌زن پنوماتیک (Lubricator): افزایش طول عمر اورینگ‌ها و قطعات داخلی.

• شیر کنترل جریان (Flow Control Valve): تنظیم سرعت حرکت پیستون.

• اگزوز صداگیر (Silencer): کاهش صدای تخلیه هوای خروجی.

این تجهیزات باعث افزایش بهره‌وری و جلوگیری از آسیب به اجزای داخلی جک می‌شوند.

6. لوازم مصرفی و یدکی جک‌های پنوماتیک

برای سرویس‌های دوره‌ای یا تعمیرات، برخی قطعات به‌عنوان لوازم مصرفی در نظر گرفته می‌شوند:

• اورینگ‌ها و پکینگ‌های آب‌بندی.

• گریس و روغن مخصوص سیلندر.

• میله پیستون یدکی.

• بوش و یاتاقان جایگزین.

دسترسی سریع به این قطعات مانع توقف خط تولید می‌شود.

 کاربرد لوازم کامل جک پنوماتیک

• صنایع خودروسازی و رباتیک.

• خطوط بسته‌بندی و پرکن.

• ماشین‌آلات CNC و پرس.

• صنایع غذایی، دارویی و بهداشتی.

• صنایع معدنی و فولاد.

 مزایای استفاده از لوازم کامل و استاندارد

• افزایش طول عمر جک و کاهش خرابی.

• دقت و سرعت بالاتر در عملکرد.

• کاهش هزینه‌های نگهداری.

• ایمنی بیشتر در خطوط اتوماسیون.

اگر به دنبال خرید لوازم کامل جک‌های پنوماتیک با بالاترین کیفیت و قیمت رقابتی هستید، همین حالا با ما تماس بگیرید. تیم کارشناسان ما آماده مشاوره رایگان برای انتخاب بهترین تجهیزات پنوماتیک متناسب با نیاز شماست.
