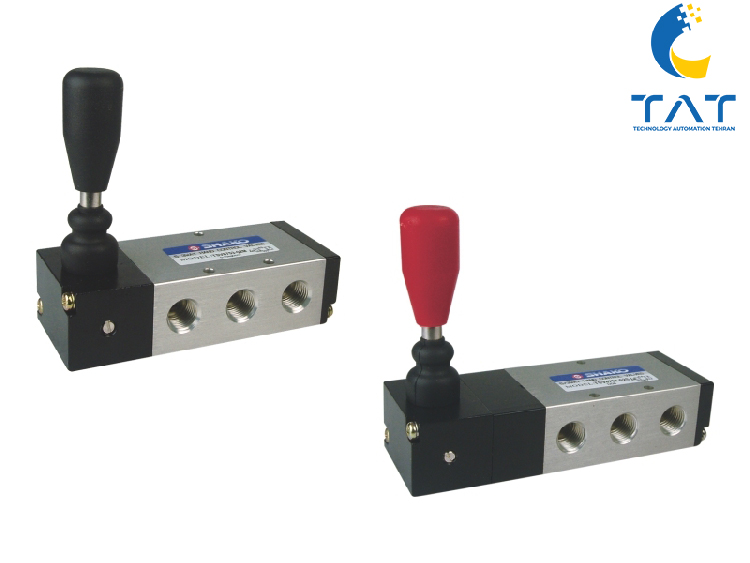

شیر دستی کشویی ساده 5/3

شیر دستی کشویی ساده 5/3 چیست؟

شیر دستی کشویی ساده 5/3 نوعی شیر پنوماتیک مکانیکی است که برای کنترل جریان هوا در سیستم‌های پنوماتیکی استفاده می‌شود. این شیر دارای ۵ پورت (دهانه) و ۳ وضعیت کاری است. عملکرد آن به صورت دستی و با حرکت کشویی اسپول انجام می‌شود و چون از نوع ساده است، پس از تغییر وضعیت توسط اپراتور، در همان حالت باقی می‌ماند تا دوباره تغییر داده شود.

این شیر برای کنترل سیلندرهای دوطرفه در شرایطی که نیاز به سه حالت مختلف (حرکت به جلو، حرکت به عقب و حالت توقف یا خنثی) وجود دارد، گزینه‌ای ایده‌آل محسوب می‌شود.

ساختار و عملکرد شیر دستی کشویی ساده 5/3

این شیر از اجزای اصلی زیر تشکیل شده است:

1. بدنه اصلی: معمولاً از آلومینیوم، برنج یا استیل ضد زنگ ساخته می‌شود.

2. اسپول کشویی: بخش متحرک داخلی که مسیر جریان هوا را تغییر می‌دهد.

3. دسته یا اهرم دستی: وسیله‌ای برای جابه‌جایی اسپول توسط اپراتور.

4. پورت‌های اتصال: شامل 1 پورت ورودی، 2 پورت خروجی و 2 پورت تخلیه (اگزوز).

عملکرد:

• در وضعیت اول: هوای فشرده از ورودی به خروجی اول هدایت شده و سیلندر به سمت جلو حرکت می‌کند.

• در وضعیت دوم (میانی یا خنثی): مسیرها بسته یا به شکل خاصی تخلیه می‌شوند (بسته به نوع مرکز).

• در وضعیت سوم: هوا به خروجی دوم منتقل شده و سیلندر به عقب برمی‌گردد.

این طراحی امکان توقف سیلندر در حالت میانی یا حفظ موقعیت را فراهم می‌کند که برای کاربردهای صنعتی بسیار مهم است.

انواع طراحی مرکز در شیر دستی کشویی ساده 5/3

یکی از ویژگی‌های مهم شیرهای 5/3 نوع پیکربندی مرکز (Center Position) است. سه مدل رایج وجود دارد:

1. سنتر بسته (Closed Center): در حالت میانی، تمام پورت‌ها بسته می‌شوند و سیلندر در موقعیت فعلی قفل می‌شود.

2. سنتر باز (Open Center): در وضعیت میانی، همه پورت‌ها به هم متصل‌اند و جریان آزادانه عبور می‌کند.

3. سنتر اگزوز (Exhaust Center): در حالت میانی، مسیرهای خروجی به اگزوز متصل می‌شوند و فشار از سیلندر تخلیه می‌شود.

انتخاب نوع مناسب بسته به نوع کاربرد و نیاز سیستم پنوماتیکی بسیار اهمیت دارد.

ویژگی‌های فنی شیر دستی کشویی ساده 5/3

• نوع عملکرد: دستی، کشویی، بدون فنر بازگشت

• تعداد پورت‌ها: 5 دهانه (1 ورودی، 2 خروجی، 2 تخلیه)

• تعداد وضعیت‌ها: 3 حالت کاری

• محدوده فشار کاری: 0.1 تا 10 بار (بسته به مدل)

• جنس بدنه: آلومینیوم آنودایز شده، برنج یا استیل ضد زنگ

• نوع اتصال: رزوه‌ای استاندارد (1/8″، 1/4″، 3/8″، 1/2″)

• دبی عبوری: 300 تا 1500 لیتر در دقیقه (متناسب با سایز)

• دمای کاری: -10 تا +60 درجه سانتی‌گراد

• آب‌بندی داخلی: اورینگ‌های NBR یا وایتون برای جلوگیری از نشتی

• وزن: سبک و قابل نصب آسان روی پنل یا شاسی دستگاه

مزایای شیر دستی کشویی ساده 5/3

1. سه وضعیت کاری متنوع (پیشروی، پسروی، توقف)

2. بدون نیاز به برق یا سیستم کنترلی – مناسب برای کارگاه‌ها و خطوط نیمه‌اتوماتیک

3. کاربری ساده و سریع توسط اپراتور

4. قابلیت کنترل دقیق حرکت سیلندر به‌ویژه در حالت میانی

5. دوام و عمر طولانی به دلیل مکانیزم ساده و مقاوم

6. قیمت اقتصادی‌تر نسبت به شیرهای برقی پنوماتیک 5/3

7. مناسب برای شرایطی که ایمنی و توقف اضطراری اهمیت دارد

کاربردهای شیر دستی کشویی ساده 5/3

• کنترل سیلندرهای دوطرفه در ماشین‌آلات صنعتی

• خطوط مونتاژ نیمه‌اتوماتیک که نیاز به توقف در حالت میانی دارند

• ماشین‌آلات بسته‌بندی و پرس برای کنترل دقیق موقعیت سیلندر

• کارگاه‌های تست و آموزش پنوماتیک

• سیستم‌های پنوماتیک دستی در صنایع سبک و سنگین

تفاوت شیر دستی کشویی ساده 5/3 با مدل 5/2

• شیر 5/2 فقط دو حالت کاری دارد (پیشروی و پسروی).

• شیر 5/3 علاوه بر این دو حالت، یک وضعیت میانی هم دارد (توقف/خنثی).

• بنابراین در کاربردهایی که نیاز به توقف یا ایمنی بیشتر وجود دارد، شیر 5/3 انتخاب بهتری است.

نکات مهم در انتخاب شیر دستی کشویی ساده 5/3

• بررسی نوع مرکز (سنتر بسته، باز یا اگزوز) متناسب با نیاز سیستم

• توجه به فشار کاری و دبی مورد نیاز

• انتخاب سایز مناسب رزوه اتصال

• بررسی جنس بدنه برای مقاومت در برابر رطوبت و خوردگی

• انتخاب برند معتبر برای تضمین کیفیت و طول عمر شیر

جمع‌بندی

شیر دستی کشویی ساده 5/3 یک انتخاب مطمئن و اقتصادی برای کنترل دستی سیلندرهای دوطرفه در سیستم‌های پنوماتیکی است. این شیر با داشتن ۳ وضعیت کاری و امکان توقف در حالت میانی، دقت و انعطاف بیشتری نسبت به مدل‌های 5/2 ارائه می‌دهد. استفاده از این شیر در خطوط تولید نیمه‌اتوماتیک و ماشین‌آلات صنعتی، باعث افزایش ایمنی و قابلیت کنترل بهتر سیستم خواهد شد.
