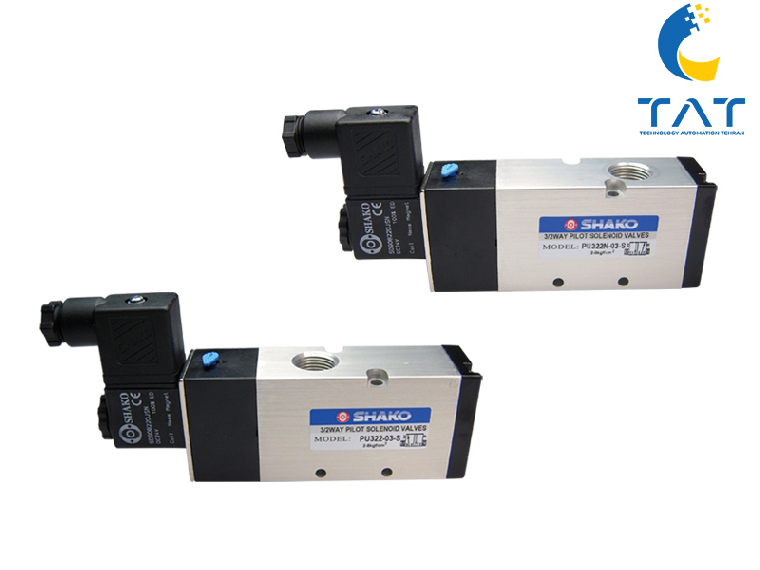

شیر برقی پنوماتیک 3/2 کتابی نرمال کلوز

شیر برقی پنوماتیک 3/2 کتابی نرمال کلوز یک شیر کنترل جریان هواست که با تحریک الکتریکی عمل می‌کند و در حالت پیش‌فرض (بدون برق) مسیر عبور هوا بسته است. منظور از 3/2 داشتن سه پورت اصلی (ورودی P، خروجی A و تخلیه R) و دو وضعیت کاری (باز و بسته) است.

طراحی این شیر به صورت کتابی (Manifold Type) باعث می‌شود نصب آن در کنار چندین شیر دیگر روی یک بلوک یا منیفولد بسیار آسان باشد. این ویژگی برای خطوط تولید اتوماسیون صنعتی و سیستم‌های چندایستگاهی یک مزیت بزرگ محسوب می‌شود.

مشخصات فنی شیر برقی پنوماتیک 3/2 کتابی نرمال کلوز

• نوع شیر: 3/2 WAY Solenoid Valve

• حالت عملکرد: Normally Closed (پایه بسته)

• نوع نصب: کتابی (Manifold Mounted)

• تعداد پورت: 3 پورت – 2 وضعیت

• سیستم تحریک: بوبین برقی (Single Solenoid)

• ولتاژ بوبین: 12V DC / 24V DC / 220V AC (بسته به سفارش)

• فشار کاری: 0.15 ~ 10 Bar

• جنس بدنه: آلومینیوم یا آلیاژ مقاوم صنعتی

• جنس آب‌بند: NBR / Viton (بسته به شرایط کاری)

• دما کاری: -10 تا +60 درجه سانتی‌گراد

• سیال کاری: هوای فشرده تمیز و خشک (Filtered Air)

• استاندارد حفاظتی: IP65 برای بوبین‌ها

کاربردهای شیر برقی پنوماتیک 3/2 کتابی نرمال کلوز

• کنترل سیلندرهای یک‌طرفه در خطوط تولید

• استفاده در ماشین‌آلات بسته‌بندی و چاپ

• صنایع غذایی و دارویی (به دلیل طراحی کتابی و نصب آسان)

• سیستم‌های اتوماسیون و رباتیک صنعتی

• صنایع خودرو، پلاستیک، چوب و نساجی

• تجهیزات پنوماتیکی که نیاز به قطع و وصل سریع جریان هوا دارند

مزایای شیر برقی پنوماتیک 3/2 کتابی نرمال کلوز

• عملکرد سریع و دقیق در کنترل جریان هوا

• حالت Normally Closed برای افزایش ایمنی سیستم (در حالت قطع برق مسیر هوا بسته می‌شود)

• طراحی کتابی جهت نصب آسان روی منیفولد و صرفه‌جویی در فضا

• طول عمر بالا و استهلاک پایین

• قابلیت تعویض و تعمیر ساده بوبین و قطعات داخلی

• قابلیت یکپارچه‌سازی با PLC و سیستم‌های اتوماسیون

نکات انتخاب شیر برقی پنوماتیک 3/2 کتابی نرمال کلوز

• توجه به ولتاژ بوبین (12V / 24V / 220V) متناسب با منبع تغذیه

• انتخاب سایز مناسب پورت‌ها بر اساس دبی هوا

• جنس آب‌بند متناسب با دما و شرایط محیطی

• استفاده از منیفولد استاندارد در صورت نیاز به چندین شیر در یک سیستم

شیر برقی پنوماتیک 3/2 کتابی نرمال کلوز به دلیل طراحی خاص و حالت Normally Closed، یکی از بهترین گزینه‌ها برای کنترل سیلندرهای پنوماتیک و خطوط اتوماسیون صنعتی است. این شیر علاوه بر سرعت بالا و ایمنی بیشتر، به کمک نصب کتابی روی منیفولدها فضای کمتری اشغال می‌کند و نگهداری آن بسیار آسان است.
