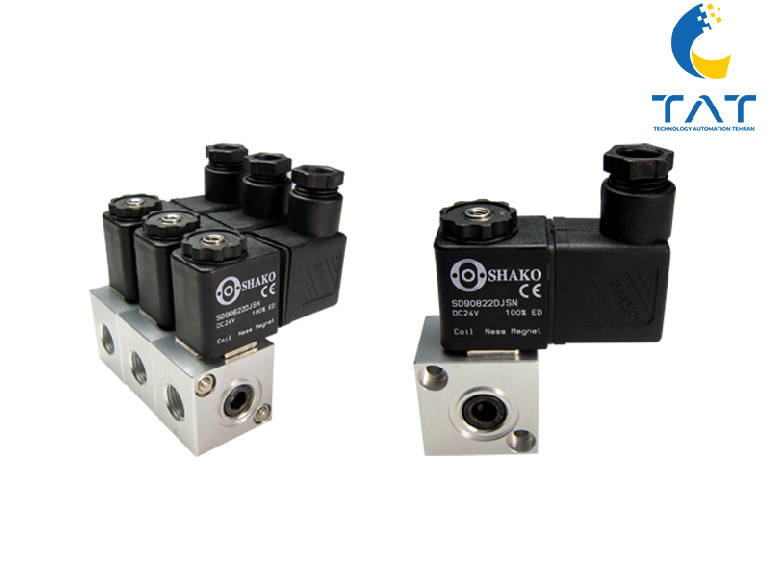

شیر برقی پنوماتیک 3/2 کبریتی نرمال کلوز (NC)

شیر برقی پنوماتیک 3/2 کبریتی نرمال کلوز یکی از رایج‌ترین راهکارها برای کنترل قطع و وصل دقیق هوای فشرده در فضاهای نصب محدود است. اصطلاح 3/2 بیانگر وجود سه پورت (ورودی P، خروجی A و تخلیه R) و دو وضعیت کاری (باز/بسته) است. حالت Normally Closed به این معناست که در وضعیت بدون برق، مسیر اصلی هوا
به صورت پیش‌فرض بسته بوده و تنها با تحریک بوبین (Solenoid) و غلبه بر فنر برگشت، مسیر باز می‌شود. این معماری برای کاربردهایی که ایمنی، جلوگیری از عملکرد ناخواسته عملگر و قطع خودکار جریان در زمان خاموشی اهمیت دارد، انتخابی ایده‌آل است.

معرفی و ساختار طراحی کبریتی (Matchbox Type)

فرم فاکتور کبریتی به بدنه‌ای کم‌حجم، باریک و ماژولار اشاره دارد که امکان جانمایی شیر بر روی ریل یا صفحات منیفولد فشرده را فراهم می‌کند. این طراحی علاوه بر سهولت سیم‌کشی و مدیریت شلنگ‌ها، موجب کوتاه شدن طول مسیرهای پنوماتیکی، کاهش افت فشار و افزایش پاسخ‌گویی سیستم می‌شود. در پروژه‌هایی که چگالی قطعات بالاست—مانند دستگاه‌های بسته‌بندی سریع، ربات‌های سبک یا تجهیزات آزمایشگاهی—ابعاد کوچک و وزن پایین این شیر برتری محسوسی ایجاد می‌کند.

مشخصات فنی شیر برقی پنوماتیک 3/2 کبریتی نرمال کلوز

• عملکرد: 3/2 WAY – Normally Closed با بازگشت فنری
• پورت‌ها: P (ورودی)، A (خروجی)، R (تخلیه)
• ولتاژ بوبین: 12V DC / 24V DC / 220V AC (مطابق نیاز تابلو برق)
• فشار کاری معمول: حدود 0.15 تا 8–10 بار بسته به مدل
• دبی عبوری (Cv یا L/min): متناسب با سایز اوریفیس؛ برای انتخاب صحیح به سرعت حرکت سیلندر و طول مسیر توجه کنید
• جنس بدنه: آلومینیوم آلیاژی سبک یا برنج آب‌کاری‌شده با مقاومت خوردگی
• آب‌بندها: NBR / EPDM / Viton بر حسب دما، روغن در هوا و سازگاری شیمیایی
• محدوده دمایی: معمولاً −10 تا +60 °C (با توجه به گرید آب‌بند)
• درجه حفاظت بوبین: IP65 برای مقاومت در برابر گردوغبار و قطرات آب
• اتصالات: رزوه‌ای BSP/NPT یا فیتینگی Push-in در نسخه‌های خاص کبریتی

کاربردهای صنعتی شیر برقی پنوماتیک 3/2 کبریتی نرمال کلوز

• اتوماسیون و PLC: قطع/وصل امن سیگنال پنوماتیک در سلول‌های رباتیک و ایستگاه‌های مونتاژ
• بسته‌بندی و چاپ: کنترل جت‌های هوا، وکیوم کمکی و سیلندرهای یک‌طرفه با سیکل‌های سریع
• صنایع غذایی و دارویی: جانمایی فشرده در ماشین‌آلات با سینی‌های استیل و منیفولدهای بهداشتی
• آزمایشگاهی و پزشکی: مدیریت جریان‌های کم‌دبی در دستگاه‌های تحلیل و تجهیزات کم‌صدا
• پروژه‌های OEM کم‌حجم: پنل‌های قابل‌حمل، ابزارآلات پنوماتیک و ماشین‌های رومیزی

مزایا و تمایزهای عملکردی

• ایمنی ذاتی NC: در قطع برق، مسیر اصلی بسته می‌ماند؛ از حرکات ناخواسته عملگر جلوگیری می‌شود.
• پاسخ سریع: جرم متحرک پایین و مسیر پنوماتیکی کوتاه باعث تاخیر کم و تکرارپذیری بالا می‌شود.
• بهره‌وری فضا: فرم کبریتی امکان چیدمان متراکم روی منیفولد را فراهم می‌کند.
• هزینه مالکیت پایین: مصرف توان محدود بوبین، قطعات مصرفی ارزان و سرویس آسان.
• انعطاف‌پذیری الکتریکی: سازگار با ولتاژهای پرکاربرد تابلو و ماژول‌های خروجی ترانزیستوری/رله‌ای.

معیارهای مهم انتخاب

• سایز اوریفیس و دبی: برای رسیدن به سرعت مطلوب سیلندر، افت فشار، طول شلنگ و تعداد اتصالات را لحاظ کنید.
• ولتاژ و نوع بوبین: انتخاب DC برای نویز کمتر و کنترل PWM، یا AC برای سادگی تامین—با توجه به گرمایش بوبین.
• آب‌بند و سازگاری: Viton برای دما/روغن بالاتر؛ EPDM برای محیط‌های خاص؛ NBR اقتصادی و همه‌کاره.
• کیفیت منیفولد/پلیت: تختی سطح، آب‌بندی یکنواخت و مسیرهای داخلی روان در دوام و دبی اثرگذارند.
• درجه حفاظت: برای محیط‌های مرطوب یا گردوغبار، کلاس IP و کانکتور مناسب (DIN/کابل‌خور) حیاتی است.

نکات نصب، بهره‌برداری و نگهداری

• فیلتراسیون: هوای فشرده را پیش از شیر، با واحد FRL یا حداقل فیلتر 40–5 میکرون تصفیه کنید.
• جهت جریان: برچسب‌های P/A/R را رعایت کنید؛ جابجایی پورت‌ها موجب نشت یا افت عملکرد می‌شود.
• سیم‌کشی: از ولتاژ صحیح، پلاریته DC و استفاده از سرکابل/کانکتور استاندارد (به‌همراه Suppressor) اطمینان حاصل کنید.
• نشتی‌گیری: پس از نصب، همه اتصالات را با کف صابون یا نشتی‌یاب بررسی کنید.
• سرویس دوره‌ای: تمیزکاری مسیر تخلیه R، بازبینی آب‌بندها و تست عملکرد در سیکل سرد/گرم.

سؤالات متداول (FAQ)

تفاوت مدل کبریتی با کتابی چیست؟

هر دو ماژولارند، اما مدل کبریتی ابعاد کوچک‌تر و ارتفاع کمتر دارد و برای جانمایی فوق‌فشرده مناسب‌تر است. کتابی معمولاً گزینه‌های اوریفیس/دبی بیشتر ارائه می‌دهد.

چه زمانی NC بهتر از NO است؟

وقتی ایمنی در قطع برق اولویت دارد—برای مثال جلوگیری از حرکت ناخواسته سیلندر یا حفظ وضعیت توقف—مدل NC انتخاب ارجح است.

آیا می‌توان این شیر را با PLC کنترل کرد؟

بله؛ بوبین‌های 24V DC رایج‌ترین گزینه برای خروجی‌های ترانزیستوری PLC هستند. استفاده از دیود هرزگرد یا ماژول سرکوب اضافه‌ولتاژ توصیه می‌شود.
