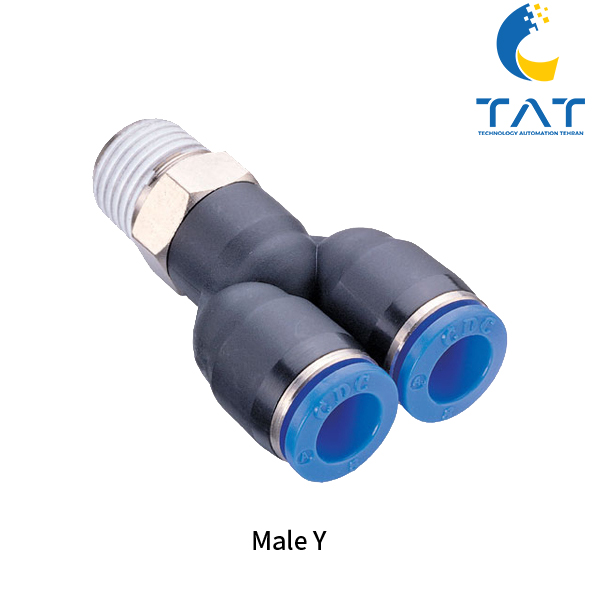

سه راهی Y وسط دنده

سه راهی Y وسط دنده یکی از اتصالات کلیدی در سیستم‌های پنوماتیک است که برای انشعاب‌گیری و توزیع جریان هوای فشرده با حداکثر راندمان طراحی شده است. این اتصال با داشتن طراحی Y شکل و رزوه در بخش میانی، امکان اتصال به تجهیزات یا لوله‌های رزوه‌ای را فراهم می‌کند و در دو شاخه خروجی خود، قابلیت اتصال سریع به شیلنگ‌های پنوماتیک را دارد.

ساختار هوشمندانه این قطعه باعث می‌شود مسیر جریان هوا با حداقل افت فشار و بیشترین دبی عبوری هدایت شود. همین ویژگی آن را به یک انتخاب ایده‌آل برای خطوط تولید، تجهیزات اتوماسیون، ماشین‌آلات CNC، سیستم‌های بسته‌بندی و بسیاری از کاربردهای صنعتی و ابزار دقیق تبدیل کرده است.

طراحی و ساختار سه راهی Y وسط دنده

سه راهی Y وسط دنده معمولاً از بدنه پلیمر صنعتی PBT ساخته می‌شود که علاوه بر استحکام بالا، وزن کمی دارد و در برابر خوردگی و ضربه مقاوم است. بخش رزوه‌ای این اتصال معمولاً از برنج با روکش نیکل تولید می‌شود تا مقاومت بالایی در برابر رطوبت، اکسیداسیون و فشارهای مکانیکی داشته باشد.

ورودی و خروجی‌های Push-in این قطعه به گونه‌ای طراحی شده‌اند که نصب شیلنگ تنها با فشار دادن آن انجام شود و بدون نیاز به ابزار خاص، جدا کردن شیلنگ نیز به‌سرعت ممکن باشد.

ویژگی‌های فنی سه راهی Y وسط دنده

نوع اتصال: رزوه وسط + دو خروجی Push-in

سایز رزوه: M5، 1/8 اینچ، 1/4 اینچ، 3/8 اینچ (BSPT یا NPT)

سایز شیلنگ قابل اتصال: 4، 6، 8، 10 یا 12 میلی‌متر

جنس بدنه: PBT مقاوم صنعتی

جنس رزوه: برنج با روکش نیکل

آب‌بندی رزوه: اورینگ NBR یا PTFE Tape

فشار کاری: 0 تا 1 MPa (0 تا 10 بار)

دمای کاری: -20 تا +60 درجه سانتی‌گراد

استاندارد تولید: ISO 4414 و JIS B 8377

مقاومت در برابر خوردگی: بالا، مناسب محیط‌های مرطوب و صنعتی

مزایای سه راهی Y وسط دنده

توزیع جریان هوا با حداقل افت فشار

اتصال سریع و آسان شیلنگ بدون ابزار

طول عمر بالا به دلیل استفاده از متریال مقاوم

قابلیت استفاده در فشار و دمای متنوع

مناسب برای فضاهای محدود به دلیل طراحی جمع‌وجور

مقاومت بالا در برابر لرزش و ضربه

قابل استفاده در خطوط هوای خشک و مرطوب

کاربردهای سه راهی Y وسط دنده

سیستم‌های اتوماسیون صنعتی

تجهیزات CNC و ماشین‌آلات دقیق

خطوط مونتاژ و بسته‌بندی

سیستم‌های ابزار دقیق

سیستم‌های انتقال و جابجایی مواد

صنایع غذایی، دارویی و الکترونیک

سیستم‌های پنوماتیک کارگاهی و تولیدی

نکات نصب و نگهداری

قبل از نصب، از تمیز بودن رزوه و ورودی‌ها اطمینان حاصل کنید.

برای جلوگیری از نشتی، از نوار تفلون یا اورینگ با کیفیت استفاده کنید.

شیلنگ را بدون تاب‌خوردگی یا کشیدگی نصب کنید.

فشار و دمای کاری را مطابق با مشخصات محصول رعایت کنید.

به‌طور دوره‌ای اتصالات را بررسی و تمیز کنید تا عملکرد بهینه حفظ شود.

چرا سه راهی Y وسط دنده بهترین انتخاب است؟

اگر به دنبال یک اتصال مقاوم، سریع، کم‌هزینه و با قابلیت اطمینان بالا هستید، سه راهی Y وسط دنده می‌تواند بهترین گزینه برای شما باشد. این اتصال علاوه بر کارایی بالا، باعث کاهش زمان نصب و هزینه‌های نگهداری می‌شود. همچنین با استانداردهای جهانی سازگار است و در محیط‌های صنعتی سخت نیز دوام بالایی دارد.

اگر به دنبال یک اتصال پنوماتیک با دوام، مقاوم و نصب سریع هستید، سه راهی Y وسط دنده انتخابی هوشمندانه برای شماست. با طراحی Y شکل و رزوه مرکزی، جریان هوا را بدون افت فشار و بدون نشتی به چند مسیر تقسیم کنید. این محصول مناسب خطوط تولید، ماشین‌آلات CNC و سیستم‌های اتوماسیون است. همین امروز سفارش دهید تا کیفیت، سرعت و اطمینان را در کنار هم تجربه کنید. برای دریافت قیمت ویژه و مشاوره تخصصی رایگان با کارشناسان تات تماس بگیرید یا به‌صورت آنلاین خرید کنید. فرصت را از دست ندهید!
