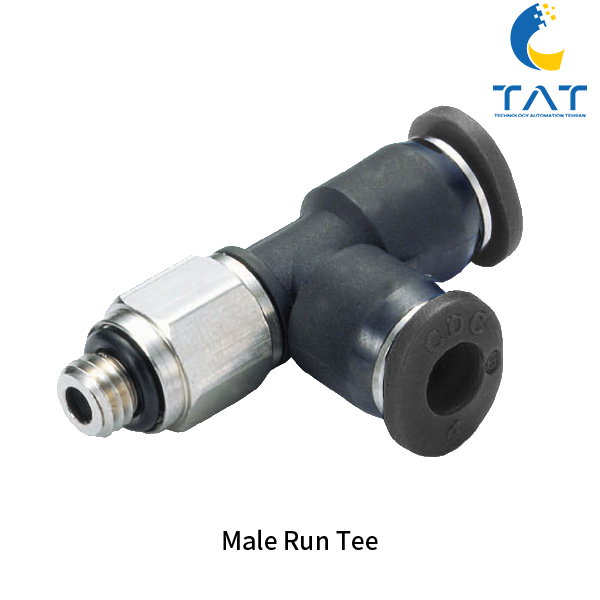

سه راهی مینیاتوری بغل دنده PST

سه راهی مینیاتوری بغل دنده PST

( بغل رزوه ) یکی از اتصالات پرکاربرد در سیستم‌های پنوماتیک است که برای انشعاب جریان هوا در سه مسیر مختلف با طراحی خاص و ابعاد کوچک به کار می‌رود. این مدل به‌گونه‌ای طراحی شده که یک ورودی یا خروجی رزوه‌ای در بغل بدنه قرار گرفته و دو مسیر دیگر برای اتصال شیلنگ یا لوله پنوماتیک تعبیه شده است. این ساختار باعث می‌شود قطعه برای فضاهای محدود و سیستم‌هایی با نیاز به تغییر مسیر دقیق جریان بسیار مناسب باشد.

بدنه سه راهی مینیاتوری بغل دنده PST معمولاً از پلیمر صنعتی مقاوم (مانند PBT) یا برنج آبکاری‌شده با نیکل ساخته می‌شود. بخش دنده‌ای (رزوه‌دار) معمولاً از جنس برنجی است که مقاومت بالایی در برابر فشار و سایش دارد. رزوه‌ها بر اساس استانداردهای BSPT یا NPT تولید می‌شوند تا سازگاری کاملی با سایر قطعات سیستم داشته باشند.

این اتصال از نظر ابعاد کوچک‌تر از سه‌ راهی‌های معمولی است و به همین دلیل به آن «مینیاتوری» گفته می‌شود. این ویژگی باعث کاهش وزن کلی سیستم، سهولت نصب در فضاهای کم و کاهش هزینه‌ها در پروژه‌های بزرگ می‌شود.

ویژگی‌های فنی سه راهی مینیاتوری بغل دنده PST

نوع اتصال: دو ورودی فیتینگی + یک ورودی رزوه‌ای بغل

زاویه انشعاب: طراحی T شکل با خروجی جانبی رزوه‌دار

سایز رزوه: معمولاً از M5 تا 1/4 اینچ

قطر شیلنگ قابل اتصال: 4، 6 یا 8 میلی‌متر بسته به مدل

فشار کاری: تا 10 بار (1 MPa)

دمای کاری: -20 تا +60 درجه سانتی‌گراد

مزیت‌های سه راهی مینیاتوری بغل دنده PST

صرفه‌جویی در فضا: به دلیل ابعاد کوچک، مناسب برای سیستم‌های با محدودیت فضای نصب.

نصب سریع: اتصال سریع شیلنگ به کمک فیتینگ بدون ابزار.

دوام بالا: مقاومت در برابر خوردگی و فشارهای کاری بالا.

انعطاف در طراحی سیستم: امکان استفاده برای ترکیب مسیرهای رزوه‌ای و فیتینگی در یک قطعه.

کاربردهای سه راهی مینیاتوری بغل دنده PST

اتوماسیون صنعتی: ایجاد انشعاب هوا در خطوط ماشین‌آلات با محدودیت فضای کاری.

سیستم‌های ابزار بادی: اتصال همزمان شیلنگ و قطعات رزوه‌ای.

صنایع بسته‌بندی: تغییر جهت و توزیع جریان هوا در خطوط تولید.

کارگاه‌های تعمیراتی: اتصال چند ابزار به یک منبع هوا.

استانداردها و نکات انتخاب سه راهی مینیاتوری بغل دنده PST

هنگام انتخاب سه راهی مینیاتوری بغل دنده PST، باید به موارد زیر توجه شود:

سایز رزوه: مطابق با استاندارد سیستم (BSPT یا NPT) انتخاب شود.

قطر شیلنگ: متناسب با فشار و دبی جریان مورد نیاز.

جنس بدنه: برای محیط‌های مرطوب یا خورنده، مدل‌های برنجی یا استیل ضدزنگ پیشنهاد می‌شود.

کیفیت آب‌بندی: استفاده از اورینگ‌های مقاوم برای جلوگیری از نشتی هوا.

نگهداری و بازرسی سه راهی مینیاتوری بغل دنده PST

برای اطمینان از عملکرد مداوم و جلوگیری از افت فشار، بهتر است به‌صورت دوره‌ای قطعه از نظر نشتی، فرسودگی اورینگ‌ها و آسیب دیدگی بدنه بررسی شود. در صورت لزوم، قطعات آب‌بندی تعویض یا کل اتصال جایگزین شود.
