سه راهی رابط وسط PTJ | اتصال پنوماتیک Push-in با طراحی مقاوم
سه راهی رابط وسط PTJ با سه ورودی فیتینگ Push-in، نصب سریع، مقاومت بالا و طراحی سبک، مناسب انشعاب هوا در سیستمهای پنوماتیک و صنعتی.
سه راهی رابط وسط PTJ, فیتینگ سه راهی پنوماتیک, Push-in tee joint, سه راهی شیلنگی پنوماتیک, اتصال پنوماتیک بدون رزوه, سه راهی صنعتی PTJ, pneumatic push in tee, PTJ fitting
Size and packaging guidelines
سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی
مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است
برای راهنمایی بهتر راجع به اندازه ها با ما در تماس باشید
| مشخصات | فیتینگها | اتصالات | رابط ها |
| عرض | 37" | 42" | 42" |
| طول | 26.5" | 32.5" | 142" |
| عمق | 19.5" | 22.5" | 24.5" |
| نیاز به مکمل | ندارد | ندارد | دارد |
| جنس رزوه | پلاستیک | فلز | مسی |
| وزن | 15 گرم | 40 گرم | 120 گرم |
توضیحات

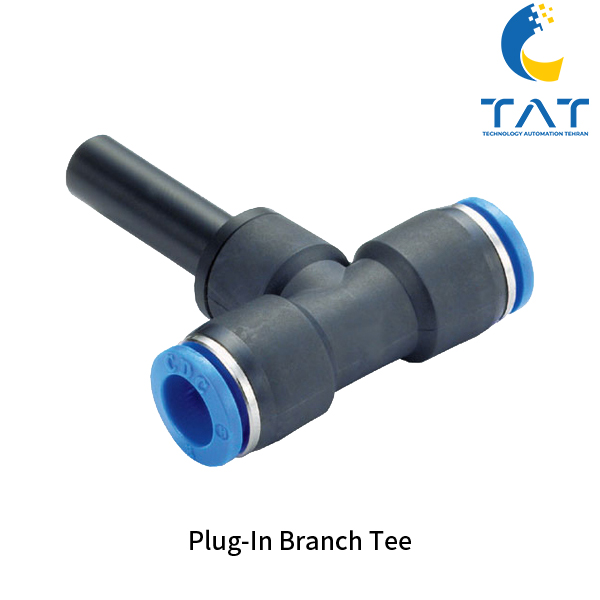

سه راهی رابط وسط PTJ
یکی از اتصالات پنوماتیک پرکاربرد در سیستمهای انتقال هوای فشرده و سیالات کمفشار است که وظیفه آن ایجاد یک انشعاب در وسط مسیر لوله یا شیلنگ میباشد. این قطعه با طراحی دقیق و ساختار مستحکم، به شما امکان میدهد سه شیلنگ یا لوله پنوماتیک را به یکدیگر متصل کرده و جریان هوا را به دو مسیر مختلف هدایت کنید.
سه راهی رابط وسط بسته PTJ مخفف Push-in Tee Joint است که نشاندهنده مکانیزم اتصال سریع آن میباشد. این سه راهی از نوع رابط وسط است؛ به این معنی که هر سه ورودی آن برای اتصال شیلنگ طراحی شدهاند و هیچگونه رزوهای ندارد، در نتیجه نصب آن سریع و بدون نیاز به ابزار خاص انجام میشود.
ساختار و طراحی
سه راهی رابط وسط PTJ معمولاً از پلیمر صنعتی PBT ساخته میشود که مقاومت بالایی در برابر فشار، سایش و شرایط محیطی دارد. بخش قفلکننده داخلی از فولاد ضدزنگ تولید شده تا استحکام و دوام بیشتری در طول عمر قطعه فراهم کند.
هر ورودی این اتصال دارای مکانیزم Push-in است؛ یعنی با فشار دادن شیلنگ در داخل فیتینگ، اتصال کاملاً آببندی و محکم میشود. برای جداسازی نیز کافی است قفل پلاستیکی تعبیهشده را فشار دهید تا شیلنگ آزاد شود.
ویژگیهای فنی سه راهی رابط وسط PTJ
نوع اتصال: سه سر فیتینگ Push-in (بدون رزوه)
سایز شیلنگ قابل اتصال: 4، 6، 8، 10 میلیمتر
فشار کاری: 0 تا 1 MPa (0 تا 10 بار)
دمای کاری: -20 تا +60 درجه سانتیگراد
جنس بدنه: PBT صنعتی مقاوم
جنس قفل داخلی: فولاد ضدزنگ
آببندی: اورینگ NBR مقاوم در برابر نشتی
طراحی: سبک، کوچک و مناسب فضاهای محدود
استاندارد تولید: ISO 4414 و JIS B 8377
مزایای استفاده از سه راهی رابط وسط PTJ
نصب سریع و آسان بدون نیاز به ابزار
کاهش زمان تعمیر و نگهداری به دلیل مکانیزم Push-in
مقاومت بالا در برابر فشار و رطوبت
قابل استفاده در فضاهای محدود به دلیل طراحی کوچک
آببندی کامل و بدون نشتی حتی در فشارهای بالا
کاربردهای سه راهی وسط بسته PTJ
خطوط هوای فشرده در سیستمهای پنوماتیک
تجهیزات اتوماسیون صنعتی
دستگاههای بستهبندی و مونتاژ
سیستمهای رباتیک
صنایع غذایی و دارویی (نسخههای خاص با متریال بهداشتی)
نکات نصب و نگهداری
انتخاب سایز صحیح شیلنگ برای جلوگیری از نشتی
اطمینان از تمیزی شیلنگ قبل از اتصال
بررسی سلامت اورینگها و قفل داخلی بهصورت دورهای
خودداری از وارد کردن ضربه یا فشار جانبی به شیلنگ
استانداردها و کیفیت
سه راهی رابط وسط PTJ مطابق با استانداردهای جهانی ISO و JIS تولید میشود و پیش از عرضه به بازار تحت تستهای فشار، دوام و آببندی قرار میگیرد تا عملکرد آن در محیطهای صنعتی تضمین شود.
