سه راهی وسط دنده PT
Price range: ریال۳۰۰.۰۰۰ through ریال۵.۶۳۰.۰۰۰
زانویی دو تیکه دو راهی PAF
Price range: ریال۲.۵۰۰.۰۰۰ through ریال۵.۲۰۰.۰۰۰
سه راهی داخل رزوه PTF
Price range: ریال۱.۳۵۰.۰۰۰ through ریال۲.۴۷۰.۰۰۰
سه راهی داخل رزوه PTF | اتصال پنوماتیک سریع با رزوه داخلیسه راهی داخل رزوه PTF با طراحی مقاوم، ترکیب دو فیتینگ سریع و یک رزوه داخلی، مناسب برای اتصال شیلنگ و قطعات رزوهای در سیستمهای پنوماتیک.سه راهی داخل رزوه PTF, اتصال پنوماتیک رزوه داخلی, فیتینگ سه راهی PTF, Push-in T Female fitting, سه راهی پنوماتیک رزوه دار, انشعاب پنوماتیکی رزوه داخلی, female thread pneumatic fitting, PTF fitting
Size and packaging guidelines
سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی
مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است
برای راهنمایی بهتر راجع به اندازه ها با ما در تماس باشید
| مشخصات | فیتینگها | اتصالات | رابط ها |
| عرض | 37" | 42" | 42" |
| طول | 26.5" | 32.5" | 142" |
| عمق | 19.5" | 22.5" | 24.5" |
| نیاز به مکمل | ندارد | ندارد | دارد |
| جنس رزوه | پلاستیک | فلز | مسی |
| وزن | 15 گرم | 40 گرم | 120 گرم |
توضیحات

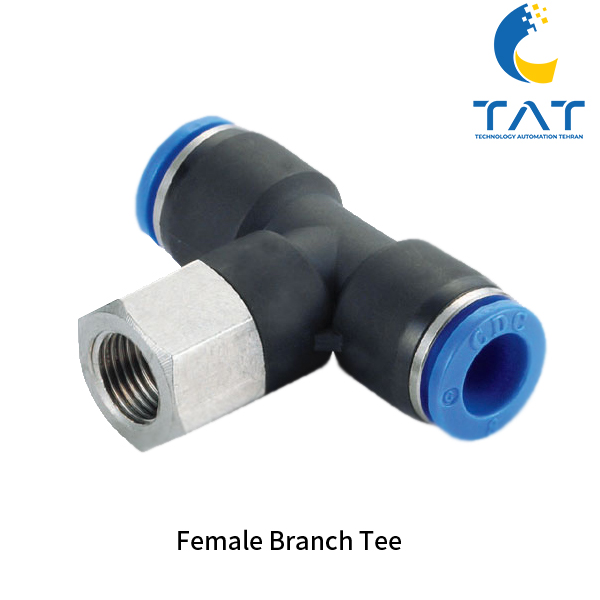

سه راهی داخل رزوه PTF
یکی از اتصالات پرکاربرد در سیستمهای پنوماتیک و هیدرولیک است که بهمنظور ایجاد انشعاب سهطرفه با ورودی رزوه داخلی طراحی شده است. این قطعه بهدلیل استفاده همزمان از دو اتصال فیتینگی سریع و یک ورودی رزوه داخلی، امکان ترکیب آسان بین شیلنگهای پنوماتیک و اتصالات رزوهای را فراهم میکند.
طراحی این سه راهی بهگونهای است که بتواند در شرایط کاری سنگین، فشارهای بالا و محیطهای صنعتی با نوسانات دما و رطوبت عملکردی پایدار داشته باشد. PTF مخفف Push-in T Female است که نشاندهنده مکانیزم اتصال سریع و بخش رزوه داخلی (Female Thread) آن است.
ساختار و طراحی سه راهی داخل رزوه PTF
بدنه اصلی سه راهی داخل رزوه PTF معمولاً از پلیمر صنعتی PBT ساخته شده که به دلیل مقاومت بالا در برابر ضربه، فشار و سایش، گزینهای ایدهآل برای محیطهای صنعتی محسوب میشود. بخش رزوه داخلی از برنج آبکاری نیکل یا استیل ضدزنگ ساخته میشود تا مقاومت در برابر خوردگی و رطوبت تضمین گردد.
اتصال فیتینگی این قطعه با مکانیزم Push-in باعث میشود که نصب شیلنگ تنها با فشار دادن آن انجام شود و نیازی به ابزار اضافی نباشد. این ویژگی، زمان نصب و تعمیرات را به شکل قابلتوجهی کاهش میدهد.
ویژگیهای فنی سه راهی داخل رزوه PTF
نوع اتصال: دو سر فیتینگ سریع + یک ورودی رزوه داخلی (Female Thread)
سایز رزوه داخلی: M5، 1/8″، 1/4″، 3/8″ (مطابق BSPT یا NPT)
قطر شیلنگ قابل اتصال: 4، 6، 8 یا 10 میلیمتر
فشار کاری: 0 تا 1 MPa (0 تا 10 بار)
دمای کاری: -20 تا +60 درجه سانتیگراد
جنس بدنه: PBT صنعتی مقاوم
جنس رزوه: برنج آبکاری نیکل یا استیل ضدزنگ
آببندی: اورینگ NBR یا EPDM مقاوم در برابر نشتی
مکانیزم اتصال: Push-in برای نصب سریع
مزایای استفاده از سه راهی داخل رزوه PTF
اتصال سریع و آسان بدون نیاز به ابزار
ترکیب رزوه داخلی با فیتینگ سریع برای انعطاف بیشتر در طراحی سیستم
مقاومت بالا در برابر فشار، رطوبت و خوردگی
کاهش زمان نصب و تعمیرات
قابلیت استفاده در فضاهای محدود به دلیل طراحی جمعوجور
کاربردهای سه راهی داخل رزوه PTF
خطوط هوای فشرده در صنایع خودروسازی
تجهیزات اتوماسیون صنعتی و رباتیک
سیستمهای بستهبندی و مونتاژ
دستگاههای CNC و ماشینآلات دقیق
تجهیزات پزشکی و آزمایشگاهی با استفاده از هوای فشرده
نکات نصب و نگهداری
انتخاب سایز صحیح رزوه و شیلنگ برای جلوگیری از نشتی
استفاده از نوار تفلون در بخش رزوه داخلی برای آببندی کامل
اطمینان از تمیز بودن رزوه قبل از نصب
بررسی سلامت اورینگها و جایگزینی در صورت فرسودگی
استانداردها
سه راهی داخل رزوه PTF بر اساس استانداردهای بینالمللی ISO 4414 و JIS B 8377 تولید میشود و پیش از عرضه، تحت تستهای فشار، نشتی و دوام قرار میگیرد.
نظرات (0)
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه ارسال کنند.
درباره برند
محصولات برند Aignep اگنپ – تامین و خرید قطعات پنوماتیک و اتصالات صنعتی برند اگنپ
محصولات اصلی
- اتصالات و فیتینگها: اتصالات فشارقوی، push‑in، compression، ball valves و شیلنگهای مخصوص سیالات و هوای فشرده.
- شیرهای پنوماتیک شامل سریهای متنوع: مانند 01V، 02V، 03V ، X1V تا 08V با عملکردهای دستی، مکانیکی، سلنوئید، Namur و pedal.
- عملگرهای پنوماتیک و برقی (Actuators) ساختهشده از آلومینیوم یا استنلساستیل با تطابق کامل با استانداردهای بینالمللی.
- خط شبکه فشرده هوا – Infinity شامل لولهها و اتصالات آلومینیومی با پوشش داخلی برای کاهش افت فشار.
- خط Fluidity برای کنترل سیالات مایع و گاز، با طیف گسترده شیرهای اختصاصی که در ایتالیا تولید میشوند.
ویژگیها و مزایا
کیفیت ساخت و طراحی ایتالیایی
تمام محصولات Aignep در ایتالیا تولید شده و معروف به کیفیت بالا، دوام و عملکرد بینقص هستند.تحقیق و توسعه و نوآوری
این شرکت دارای آزمایشگاه R&D فعال است که روی نمونههای اختصاصی کار میکند، دارای کارکنان آموزشدیده و ثبت اختراعات متعدد در طول سالها .چرا تات تکنو پیشنهاد میدهد Aignep را انتخاب کنید؟
اگر به دنبال اتصالات و شیرهای صنعتی باکیفیت، طراحی ایتالیایی، عملکرد بالا و خدمات پس از فروش جهانی هستید؛ Aignep انتخابی ممتاز است. تنوع محصول، حضور جهانی و پایداری زیستمحیطی همه از دلایل قوی هستند.سوالات متداول سئو شده (FAQ) برند Aignep (اگنپ)
۱. برند Aignep چیست؟
Aignep S.p.A یک برند معتبر **ایتالیایی** با بیش از ۴۰ سال سابقه در تولید **قطعات پنوماتیک**، **اتصالات صنعتی**، شیرهای سلونوئید، عملگرها (اکچویتورها) و کوپلینگها است.۲. محصولات اصلی Aignep در صنعت پنوماتیک کدامند؟
محصولات اصلی شامل انواع **اتصالات فشار قوی و push-in**، شیرهای پنوماتیک (مانند سری X1V تا 08V)، عملگرهای پنوماتیک و خطوط شبکه هوای فشرده (Infinity) هستند.۳. خط Infinity (شبکه هوای فشرده) برند Aignep چه مزیتی دارد؟
خط Infinity شامل لولهها و اتصالات آلومینیومی با پوشش داخلی است که به طور خاص برای **کاهش افت فشار** و تضمین کیفیت هوای فشرده در خطوط شبکه طراحی شده است.۴. آیا Aignep برای سیالات مایع و گاز هم محصول دارد؟
بله، خط تولید **Fluidity** مخصوص کنترل سیالات مایع و گاز است و طیف گستردهای از شیرهای تخصصی را شامل میشود که در ایتالیا تولید میشوند.۵. چگونه میتوان از اصالت و کیفیت قطعات پنوماتیک Aignep اطمینان حاصل کرد؟
برای تضمین اصالت کالا، یک **کد QRcode** روی هر محصول تعبیه شده است که با اسکن آن میتوانید مستقیماً به سایت رسمی Aignep متصل شده و اطلاعات دقیق محصول را مشاهده کنید.۶. کیفیت و محل ساخت محصولات Aignep چگونه است؟
تمام محصولات Aignep دارای **طراحی و ساخت ایتالیایی** هستند و به دلیل کیفیت ساخت بالا، دوام و عملکرد بینقص در سطح جهانی شناخته میشوند.۷. تأمین و خرید قطعات Aignep در ایران چگونه است؟
فروشگاههایی مانند **تات تکنو** به عنوان یکی از تأمینکنندگان این برند، آماده خدماترسانی و ارائه تجهیزات و **اتصالات صنعتی Aignep** در ایران میباشند.۸. انواع شیرهای پنوماتیک Aignep شامل چه عملکردهایی هستند؟
شیرهای پنوماتیک این برند در عملکردهای متنوعی از جمله **دستی، مکانیکی، سلنوئید، Namur** و پدالی در سریهای مختلف (مانند 01V تا 08V) موجود هستند.۹. آیا Aignep در زمینه تحقیق و توسعه (R&D) فعال است؟
بله، این شرکت دارای آزمایشگاه R&D فعال بوده و روی نمونههای اختصاصی کار میکند و دارای ثبت اختراعات متعددی در زمینه تجهیزات پنوماتیک است.۱۰. چرا باید برند Aignep را برای اتصالات و شیرهای صنعتی انتخاب کرد؟
به دلیل **کیفیت ایتالیایی**، طراحی مدرن، عملکرد فنی بالا، تنوع محصول گسترده، حضور جهانی و تعهد به نوآوری و پایداری زیستمحیطی.دانلود کاتالوگ برند Aignep اگنپ
محصولات برند CDC سی دی سی – تامین و خرید انواع اتصالات/ پنوماتیک /شیلنگ برند CDC کره جنوبی
برند CDC سی دی سی (CDCPNEUMATICS) تولیدکننده پیشرو در زمینه انواع اتصالات، شیلنگها و تجهیزات پنوماتیک از کره جنوبی است. این برند با بیش از ۴۰ سال تجربه، محصولات خود را مطابق با استانداردهای بینالمللی تولید کرده و به بیش از ۵۰ کشور در سراسر جهان صادر میکند.
معرفی برند CDC (CDCPNEUMATICS)
برند CDC از سال ۱۹۸۳ فعالیت خود را آغاز کرده و با توسعه خطوط تولید و انتقال به کارخانهای پیشرفته به مساحت حدود ۱۱۳ هزار فوت مربع، به یکی از شرکتهای پیشرو در صنعت اتصالات و تجهیزات پنوماتیک تبدیل شده است. این شرکت به عنوان اولین تولیدکننده داخلی اتصالات پنوماتیک و اتصالات مخصوص صنایع غذایی و آشامیدنی شناخته میشود و محصولات خود را با استانداردهای جهانی تولید و به بیش از ۵۰ کشور صادر میکند.محصولات اصلی برند CDC کره
انواع جک پنوماتیک (Air Cylinders)
- جک استاندارد ISO
- جک کامپکت (Compact Cylinders)
- جک قلمی (Mini Cylinders)
- جک بدون شفت (Rodless Cylinders)
- جک دوبل و جک با مگنت
انواع شیر برقی پنوماتیک (Solenoid Valves)
- سریهای متنوع با ولتاژهای مختلف (DC24V، AC220V و غیره)
- مدلهای ۵/۲، ۵/۳، ۳/۲ و…
- با برندینگ دقیق CDC و ساختار مقاوم
- عمر طولانی، زمان پاسخدهی سریع
انواع واحد مراقبت (FRL Unit)
- فیلتر هوا (Filter)
- رگولاتور (Regulator)
- روانساز یا روغنزن (Lubricator)
- برای تأمین هوای فشرده تمیز، خشک و با فشار مناسب
انواع اتصالات پنوماتیک (Fittings & Connectors)
- اتصالات فشاری (Push-in fittings)
- انواع زانویی، مستقیم، سهراهی، چهارراهی و…
- جنس: فلزی (برنجی/استیل) یا پلاستیکی
- برای اتصال شیلنگها به شیر، جک و سایر تجهیزات
انواع شیلنگ پنوماتیک (Air Tubes)
- شیلنگهای PU، Nylon، PE و PVC با قطرهای متنوع
- مقاوم در برابر فشار، رطوبت و مواد شیمیایی
سوئیچهای مغناطیسی (Magnetic Sensor Switches)
برای نصب روی جکهای مگنتدار تشخیص موقعیت پیستون جک ولتاژهای مختلف (DC/AC)، دقت بالاواحدهای ماژولار و مانوفولد (Valve Manifolds)
ترکیب چند شیر در یک بلوک صرفهجویی در فضا و کاهش لولهکشیویژگیها و استانداردهای محصولات CDC
CDC متعهد به تولید محصولات دوستدار محیطزیست، با کیفیت بالا و ارزش افزوده برتر است و در راستای نسل چهارم صنعت، تواناییهای خود را در نوآوری و توسعه فناوری تقویت کرده است. محصولات این برند مطابق با استانداردهای اروپایی و تحت سیستمهای مدیریت کیفیت و زیستمحیطی ISO 9001 و ISO 14001 طراحی و تولید میشوند.Fluidfit – راهکار تخصصی صنایع غذایی و آشامیدنی
برند زیرمجموعه Fluidfit اتصالات و شیرآلات ویژه صنایع آب، نوشیدنی و مواد غذایی را تولید میکند. این محصولات با طراحی ویژه برای جلوگیری از آلودگی سیال و حفاظت از محیطزیست، دارای تأییدیههای بینالمللی NSF 51 و NSF 61 (انجمن ملی بهداشت ایالات متحده)، ICIM، KTW و WRAS اروپا هستند.چشمانداز و تعهدات CDC
CDC با تکیه بر تحقیقات و توسعه مداوم و تحلیل دادهها، همواره در تلاش است تا نیازهای بازار آینده را پیشبینی کرده و به عنوان یک شریک قابل اعتماد، محصولات تأییدشده و ایمن را به مشتریان خود ارائه دهد.سؤالات متداول سئو شده (FAQ) درباره برند CDC (CDCPNEUMATICS) کره جنوبی
۱. برند CDC (سی دی سی) از کدام کشور است و در چه زمینهای تخصص دارد؟
CDC یک تولیدکننده پیشرو در زمینه انواع **اتصالات، شیلنگها و تجهیزات پنوماتیک** است که متعلق به **کره جنوبی** میباشد و بیش از ۴۰ سال سابقه دارد.۲. محصولات اصلی برند CDC در صنعت پنوماتیک کدامند؟
محصولات اصلی شامل انواع **جکهای پنوماتیک**، **شیرهای برقی** (سلونوئید ولو)، **واحدهای مراقبت FRL** و انواع **اتصالات فشاری (Push-in fittings)** هستند.۳. منظور از برند Fluidfit زیرمجموعه CDC چیست و چه کاربردی دارد؟
Fluidfit برند زیرمجموعه CDC است که به طور تخصصی اتصالات و شیرآلات ویژه برای **صنایع غذایی و آشامیدنی** را تولید میکند تا از آلودگی سیال جلوگیری شود.۴. چه نوع جکهای پنوماتیکی توسط CDC تولید میشود؟
CDC انواع جک پنوماتیک مانند جک استاندارد **ISO**، جکهای **کامپکت**، جکهای **قلمی (مینی)**، **بدون شفت (Rodless)** و جکهای دارای مگنت را تولید میکند.۵. استانداردهای جهانی و تأییدیههای مهم محصولات CDC کدامند؟
محصولات CDC با استانداردهای اروپایی و تحت سیستمهای مدیریت کیفیت و زیستمحیطی **ISO 9001** و **ISO 14001** تولید میشوند.۶. شیرهای برقی پنوماتیک CDC در چه مدلهایی موجود هستند؟
شیرهای برقی در سریهای متنوع با ولتاژهای مختلف (مانند DC24V، AC220V) و عملکردهای رایج **۵/۲، ۵/۳ و ۳/۲** برای کنترل جریان هوا عرضه میشوند.۷. نقش واحدهای مراقبت (FRL Unit) CDC در سیستمهای پنوماتیک چیست؟
واحدهای مراقبت (شامل فیلتر، رگولاتور و روانساز) برای **تأمین هوای فشرده تمیز، خشک و با فشار مناسب** به منظور محافظت از سایر اجزای سیستم، استفاده میشوند.۸. ویژگی منحصربهفرد اتصالات Fluidfit برای صنایع غذایی چیست؟
این محصولات دارای تأییدیههای بینالمللی مهمی مانند **NSF 51 و NSF 61** (انجمن ملی بهداشت آمریکا) هستند که ایمنی آنها را برای تماس با آب و مواد غذایی تضمین میکند.۹. CDC چه نوع شیلنگهایی برای استفاده در سیستمهای پنوماتیک تولید میکند؟
CDC انواع شیلنگهای پنوماتیک شامل شیلنگهای **PU، Nylon، PE و PVC** را در قطرهای متنوع و مقاوم در برابر فشار، رطوبت و مواد شیمیایی تولید میکند.۱۰. کاربرد سوئیچهای مغناطیسی CDC چیست؟
این سوئیچها روی جکهای پنوماتیک مگنتدار نصب شده و برای **تشخیص دقیق موقعیت پیستون** جک (باز یا بسته بودن) در سیستمهای کنترلی استفاده میشوند.
C.matic S.p.a. یک تولیدکننده معتبر ایتالیایی در حوزه تجهیزات اتصلات پنوماتیک است در شهر Giussano در منطقه لانباردی فعالیت میکند. این شرکت با دارا بودن گواهینامه ISO 9001 و بیش از چهار دهه تجربه، به یکی از مراجع بینالمللی طراحی و ساخت اتصالات پنوماتیک تبدیل شده است.
محصولات C.matic شامل طیف گستردهای از اتصالات فلزی (برنجی و استیل)، کوپلینگهای سریع، رگولاتورها، شیرهای کنترل جریان، شیرهای یکطرفه، سوپاپهای پیستونی و سوزنی و سایر تجهیزات پنوماتیکی است که در صنایع مختلف استفاده میشوند.
دستهبندی محصولات C.matic
-
- Push-in Fittings: اتصالات سریع برای نصب آسان بدون ابزار، در متریالهایی مانند برنج، نایلون و استیل ضدزنگ.
- Push-on Fittings: اتصالات با نصب سریع ویژه شرایط خاص صنعتی.
- Compression Fittings: اتصالات فشاری استاندارد ISO 8434/DIN 2353 برای اتصال محکم لوله.
- Standard Fittings: انواع L، T، کاهنده، درپوش و تبدیل در جنسهای مقاوم.
- Quick Couplings & Quick Safety Couplings: کوپلینگهای سریع برای اتصال و قطع فوری.
- Multiple Connectors: اتصالات چندگانه برای اتصال همزمان چند لوله.
- Function Fittings (خط MV Line): اتصالات چندمنظوره با قابلیتهایی مثل تنظیم جریان، شیر یکطرفه، رگولاتور و صداخفهکن.
- MT Line: اتصالات Push-in ویژه سیستم ترمز هوا خودروهای سنگین، دارای گواهی TÜV و مقاوم در دما و فشار بالا.
- RT Line: اتصالات استاندارد جانبی مانند باسها، L و کاهشدهندهها.
سوالات متداول برند C.matic
1. شرکت C.matic چه محصولاتی تولید میکند؟
C.matic ایتالیا تولیدکننده انواع اتصالات پنوماتیک، کوپلینگهای سریع، رگولاتورها، شیرهای کنترل جریان و اتصالات تخصصی صنایع مختلف است.2. محصولات C.matic در چه صنایعی استفاده میشوند؟
این محصولات در صنایع خودروسازی، غذایی و آشامیدنی، خطوط تولید صنعتی، سیستمهای پنوماتیک و تجهیزات اتوماسیون به کار میروند.3. آیا محصولات C.matic استانداردهای بینالمللی دارند؟
بله، این محصولات دارای گواهینامه کیفیت ISO 9001 و استانداردهای بینالمللی مربوط به اتصالات و تجهیزات پنوماتیک هستند.4. از کجا میتوان محصولات C.matic را خریداری کرد؟
تأمینکننده رسمی این برند در ایران، شرکت تات تکنو است که امکان استعلام قیمت و خرید را فراهم کرده است.محصولات مشابه
