سه راهی تبدیلی مینیاتوری PW
Price range: ریال۱.۳۰۰.۰۰۰ through ریال۱.۵۵۰.۰۰۰
سه راهی تبدیلی مینیاتوری PW | اتصال پنوماتیک Push-in برای تبدیل سایز شیلنگ
سه راهی تبدیلی مینیاتوری PW، اتصال پنوماتیک برای تبدیل سایز شیلنگها، نصب سریع Push-in، مقاومت بالا در برابر فشار و نشتی، مناسب خطوط صنعتی و اتوماسیون. سه راهی تبدیلی مینیاتوری PW, فیتینگ تبدیلی پنوماتیک, اتصال سه راهی تبدیل سایز, PW fitting, pneumatic reducer T connector, تبدیل سایز شیلنگ پنوماتیک.تبدیل مینیاتوری
Size and packaging guidelines
سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی
مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است
برای راهنمایی بهتر راجع به اندازه ها با ما در تماس باشید
| مشخصات | فیتینگها | اتصالات | رابط ها |
| عرض | 37" | 42" | 42" |
| طول | 26.5" | 32.5" | 142" |
| عمق | 19.5" | 22.5" | 24.5" |
| نیاز به مکمل | ندارد | ندارد | دارد |
| جنس رزوه | پلاستیک | فلز | مسی |
| وزن | 15 گرم | 40 گرم | 120 گرم |
توضیحات

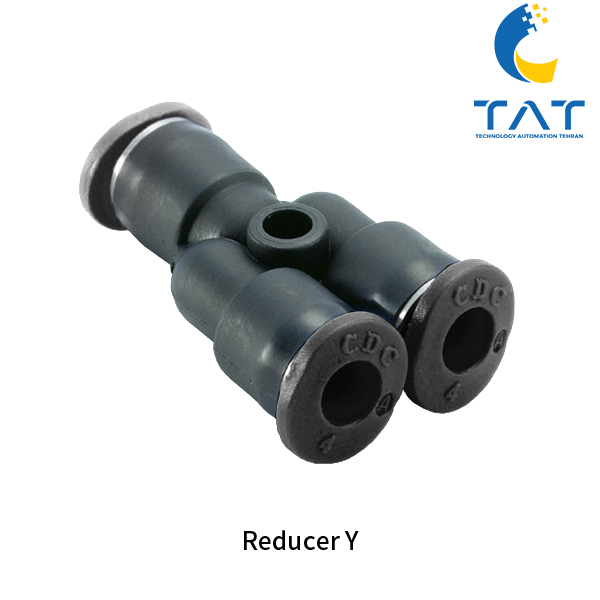

سه راهی تبدیلی مینیاتوری PW
یکی از اتصالات پنوماتیک کاربردی است که برای اتصال و انشعابگیری از شیلنگها در سایزهای مختلف استفاده میشود. این قطعه امکان اتصال سه مسیر هوای فشرده با قطرهای متفاوت را فراهم میکند و بهعنوان یک فیتینگ کاهنده یا افزاینده سایز در سیستمهای پنوماتیک شناخته میشود.
استفاده از سه راهی تبدیلی PW باعث میشود تا بتوانید بدون نیاز به چندین اتصال اضافی، یک انشعاب تمیز، مطمئن و بدون نشتی ایجاد کنید. این موضوع به کاهش فضای اشغالشده، کاهش هزینههای نصب و افزایش کارایی سیستم کمک میکند.
طراحی و ساختار سه راهی تبدیلی مینیاتوری PW
سه راهی تبدیلی مینیاتوری PW از پلیمر صنعتی PBT ساخته شده که مقاومت بالایی در برابر فشار، ضربه و سایش دارد. بخش قفلکننده داخلی از فولاد ضدزنگ (Stainless Steel) ساخته شده تا در برابر خوردگی و تغییر شکل مقاوم باشد.
آببندی داخلی با استفاده از اورینگ NBR باکیفیت انجام میشود که مقاومت بالایی در برابر تغییرات دما و فشار دارد و از هرگونه نشتی هوا جلوگیری میکند.
ویژگیهای فنی سه راهی تبدیلی مینیاتوری PW
نوع اتصال: سهراهی شیلنگ خور Push-in با قابلیت تبدیل سایز
سایز شیلنگ: ترکیب سایزهای 4، 6، 8، 10 و 12 میلیمتر (بر اساس مدل)
فشار کاری: 0 تا 1 MPa (0 تا 10 بار)
دمای کاری: -20 تا +60 درجه سانتیگراد
جنس بدنه: PBT مقاوم صنعتی
جنس قفل داخلی: فولاد ضدزنگ
نوع آببندی: NBR O-ring
استاندارد تولید: ISO 4414 و JIS B 8377
مزایای سه راهی تبدیلی مینیاتوری PW
امکان اتصال شیلنگهای با سایز مختلف
نصب سریع و بدون ابزار به دلیل مکانیزم Push-in
ساختار مستحکم و سبک
مقاومت بالا در برابر فشار، ضربه و سایش
کاهش تعداد اتصالات موردنیاز و صرفهجویی در هزینه
سازگاری کامل با انواع سیستمهای پنوماتیک
آببندی مطمئن و جلوگیری از نشتی
کاربردهای سه راهی تبدیلی مینیاتوری PW
ایجاد انشعاب در سیستم پنوماتیک با قطرهای مختلف شیلنگ
استفاده در خطوط توزیع هوای فشرده
اتوماسیون صنعتی و ماشینآلات مونتاژ
تجهیزات CNC و رباتیک
صنایع بستهبندی و تولید
سیستمهای ابزار دقیق و کنترل فرایند
نکات نصب و نگهداری
از سایز شیلنگ مناسب با هر ورودی استفاده کنید.
پیش از نصب، شیلنگ را تمیز و صاف برش دهید.
فشار و دمای کاری را طبق مشخصات محصول رعایت کنید.
از کشش یا پیچش بیش از حد شیلنگ در محل اتصال خودداری کنید.
استانداردها و کیفیت تولید
سه راهی تبدیلی مینیاتوری PW مطابق با استانداردهای بینالمللی ISO 4414 و JIS B 8377 تولید میشود. این محصول پیش از عرضه تحت تستهای نشتی، مقاومت فشاری، دوام مکانیکی و عملکرد در بازه دمایی مختلف قرار میگیرد تا عملکردی بینقص در طولانیمدت تضمین شود.
