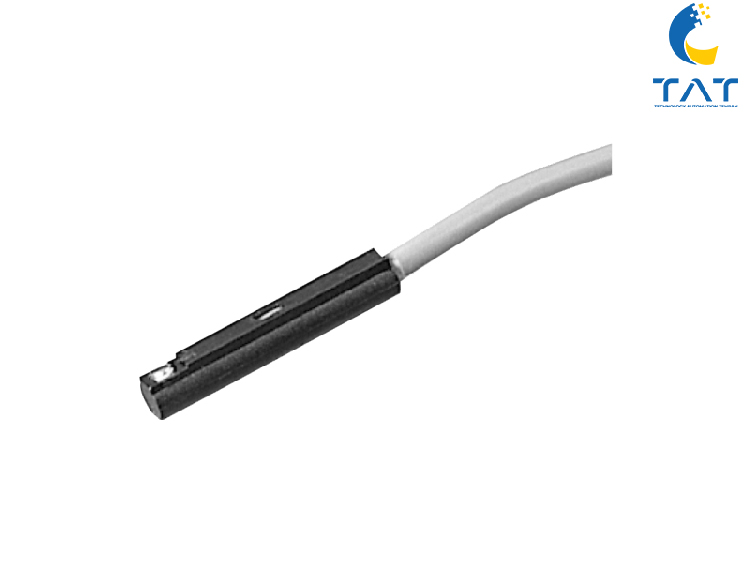

سنسور مخصوص جک های کتابی و کامپکت

در جک‌های کتابی (Flat Cylinder) و کامپکت (Compact Cylinder) هم مثل جک‌های پروفیلی و قلمی از سنسورهای مغناطیسی (Magnetic Reed Sensor یا Proximity Sensor) برای تشخیص موقعیت پیستون استفاده میشه. اما نوع نصب و شکل بست اون‌ها کمی متفاوت هست.

 سنسور مخصوص جک‌های کتابی (Flat Cylinder)

• جک‌های کتابی طراحی扁 و تخت دارن و معمولاً در کناره‌های بدنه خودشون شیار مخصوص نصب سنسور دارند.

• سنسورهای مخصوص این جک‌ها باریک و کوچک طراحی میشن تا در فضای محدود به راحتی قرار بگیرند.

• ویژگی‌ها:

  • نصب مستقیم در شیار بدنه

  • خروجی PNP، NPN یا Reed

  • مقاومت بالا در برابر ضربه و ارتعاش

  • ولتاژ کاری رایج: DC 5–30V

• کاربرد: دستگاه‌های بسته‌بندی، پرس‌های سبک، سیستم‌های اتوماسیون با محدودیت فضا

 سنسور مخصوص جک‌های کامپکت (Compact Cylinder)

• جک‌های کامپکت کوتاه و جمع‌وجور هستند و معمولاً شیار باریک روی بدنه برای نصب سنسور دارند.

• سنسورهای این جک‌ها هم باریک و مقاوم طراحی میشن تا توی همون شیار فیکس بشن.

• ویژگی‌ها:

  • طراحی Slim و کوچک

  • نصب آسان با بست یا خار مخصوص در شیار بدنه

  • خروجی PNP، NPN یا Reed Switch

  • مقاوم در برابر میدان‌های مغناطیسی مزاحم

  • ولتاژ کاری: DC 5–36V

• کاربرد: صنایع خودروسازی، رباتیک، خطوط مونتاژ، تجهیزات پزشکی و بسته‌بندی

تفاوت اصلی سنسور جک کتابی و کامپکت

• هر دو سنسور معمولاً در شیار بدنه جک نصب میشن.

• سنسور جک کتابی معمولاً کمی بزرگ‌تر و متناسب با سطح صاف بدنه طراحی شده.

• سنسور جک کامپکت باریک‌تر و جمع‌وجورتره تا داخل بدنه کوچک این جک‌ها جا بگیره.

جمع‌بندی:
برای جک‌های کتابی و کامپکت باید از سنسور مغناطیسی شیارخور مخصوص همین مدل‌ها استفاده بشه تا موقعیت پیستون دقیق و بدون خطا شناسایی بشه.
