سنسور مخصوص جک های پروفیلی و قلمی

در جک‌های پنوماتیک برای تشخیص موقعیت پیستون از سنسور استفاده می‌شود. سنسورها معمولاً مغناطیسی (Reed Switch یا Magnetic Sensor) هستند که حرکت پیستون را ردیابی کرده و به سیستم کنترل یا PLC سیگنال می‌فرستند.

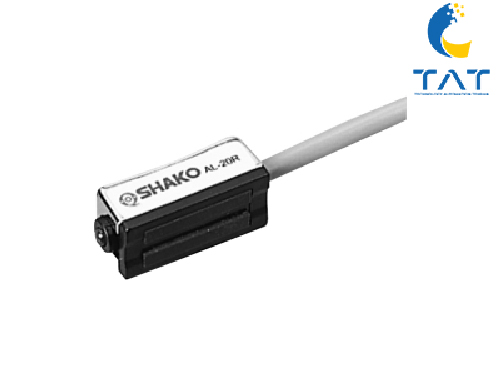

 سنسور مخصوص جک‌های پروفیلی

• این سنسورها به دلیل داشتن طراحی باریک و استاندارد، به‌طور مستقیم در شیار بدنه جک پروفیلی (ISO Profile Cylinder) نصب می‌شوند.

• نصب آن‌ها آسان است و معمولاً با بست یا قفل پلاستیکی/فلزی در شیار بدنه محکم می‌شوند.

• دارای خروجی‌های مختلف مانند PNP, NPN, Reed هستند.

• ولتاژ کاری معمول: 5 تا 220 ولت AC/DC بسته به مدل.

• کاربرد: خطوط اتوماسیون، بسته‌بندی، CNC، رباتیک.

 سنسور مخصوص جک‌های قلمی (Round Cylinder)

• چون جک‌های قلمی (مدور) شیار برای نصب سنسور ندارند، سنسور با بست گرد مخصوص (Clamp Holder) روی بدنه جک بسته می‌شود.

• این سنسورها هم مانند پروفیلی از نوع مغناطیسی هستند و موقعیت پیستون را از طریق میدان مغناطیسی داخلی شناسایی می‌کنند.

• طراحی آن‌ها متناسب با قطرهای مختلف جک قلمی (مثلاً 16mm، 20mm، 25mm، 32mm و …) است.

• خروجی‌های متنوع (PNP, NPN, Reed) و مقاومت بالا در برابر نویز الکتریکی.

 تفاوت اصلی سنسور مخصوص جک های پروفیلی و قلمی

• جک پروفیلی: سنسور درون شیار بدنه نصب می‌شود (زیباتر و محافظت‌شده‌تر).

• جک قلمی: سنسور با بست گرد روی بدنه بسته می‌شود (انعطاف‌پذیرتر اما در معرض ضربه).
