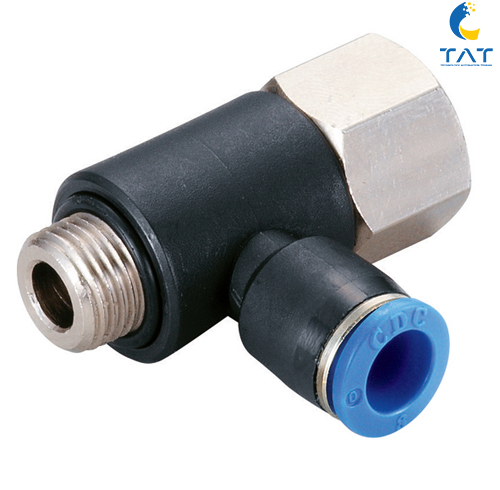

زانویی مادگی دو تیکه PHF

زانویی مادگی دو تیکه PHF (Pneumatic Female Elbow Two-Piece) یکی از اتصالات پرکاربرد در سیستم‌های پنوماتیک است که برای ایجاد تغییر مسیر جریان هوا یا گاز فشرده با زاویه 90 درجه مورد استفاده قرار می‌گیرد. این اتصال به‌ویژه در مواقعی که نیاز به تغییر جهت مسیر در فضاهای محدود وجود دارد، اهمیت پیدا می‌کند. طراحی دو تکه این مدل باعث سهولت در نصب، تعویض و نگهداری می‌شود و همچنین امکان اتصال دقیق‌تر به قطعات دیگر را فراهم می‌کند.

ساختار و جنس بدنه زانویی مادگی دو تیکه PHF

زانویی مادگی دو تیکه PHF معمولاً از برنج آبکاری‌شده با نیکل یا پلیمر صنعتی مقاوم تولید می‌شود. استفاده از برنج با روکش نیکل باعث افزایش مقاومت در برابر خوردگی، زنگ‌زدگی و سایش می‌شود، در حالی که مدل‌های پلیمری با وزن کمتر، برای محیط‌هایی که نیاز به قطعات سبک دارند، گزینه مناسبی هستند.

بخش مادگی این اتصال دارای رزوه داخلی (Female Thread) مطابق با استانداردهای BSP یا NPT است و بخش دیگر آن به‌صورت فیتینگ پنوماتیک طراحی شده تا شیلنگ به‌سرعت و بدون ابزار متصل یا جدا شود. طراحی دو تکه نیز امکان باز و بسته کردن راحت قطعه برای بازرسی یا تعویض را فراهم می‌آورد.

ویژگی‌های فنی زانویی مادگی دو تیکه PHF

نوع اتصال: یک سر رزوه مادگی، یک سر فیتینگ پنوماتیک

زاویه: 90 درجه برای تغییر مسیر جریان

سایز رزوه‌ها: از M5 تا 1/2 اینچ بسته به مدل

قطر شیلنگ قابل اتصال: معمولاً از 4 تا 12 میلی‌متر

فشار کاری مجاز: تا 10 بار برای کاربردهای صنعتی

دمای کاری: محدوده دمایی -20 تا +80 درجه سانتی‌گراد

سهولت نصب و تعویض: بخش فیتینگ و بخش رزوه‌ای جدا از هم هستند، بنابراین تعمیر یا تعویض قطعه بدون نیاز به جداسازی کل سیستم امکان‌پذیر است.

آب‌بندی بهتر: امکان کنترل و تعویض اورینگ‌ها برای جلوگیری از نشتی هوا.

افزایش طول عمر قطعه: به دلیل امکان نگهداری و سرویس آسان.

کاربردها در صنایع مختلف مثل :

اتوماسیون صنعتی: تغییر مسیر جریان در خطوط پنوماتیک ماشین‌آلات.

صنایع غذایی و دارویی: استفاده در سیستم‌هایی که نیاز به شست‌وشوی مداوم و اتصال سریع دارند.

سیستم‌های بسته‌بندی: هدایت جریان به تجهیزات جانبی با زاویه مناسب.

کارگاه‌های تولیدی: در ابزارهای بادی و خطوط هوای فشرده.

نکات انتخاب و استفاده از زانویی مادگی دو تیکه PHF

هنگام انتخاب زانویی مادگی دو تیکه PHF باید به سایز رزوه، قطر شیلنگ، فشار کاری، جنس بدنه و شرایط محیطی توجه شود. برای محیط‌های مرطوب یا خورنده، مدل‌های برنجی آبکاری‌شده یا استیل ضدزنگ انتخاب مناسبی هستند. همچنین استفاده از اورینگ‌های مقاوم در برابر روغن و مواد شیمیایی باعث افزایش دوام و عملکرد بهتر اتصال می‌شود.

نگهداری و بازرسی زانویی دو تیکه PHF

هرچند این اتصال طراحی مقاومی دارد، اما توصیه می‌شود به‌صورت دوره‌ای محل اتصال رزوه‌ها و شیلنگ بررسی شود تا در صورت مشاهده هرگونه نشتی یا فرسودگی اورینگ‌ها، قطعه به‌موقع تعمیر یا تعویض شود.
