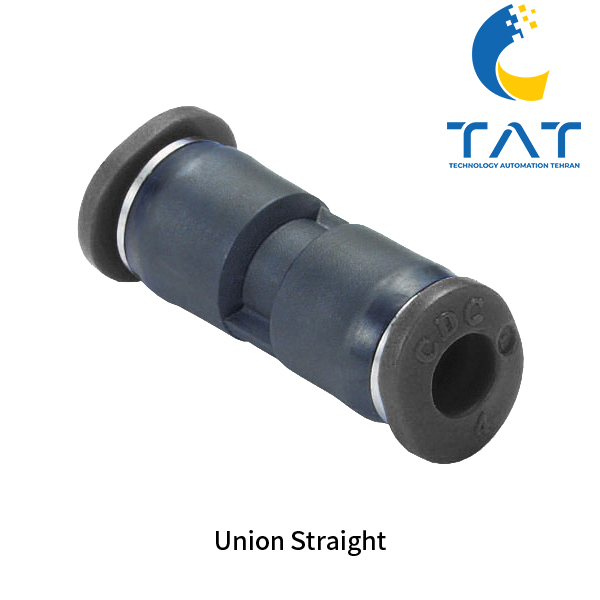

رابط مینیاتوری شیلنگ خور PUC
Price range: ریال۱.۲۶۰.۰۰۰ through ریال۱.۳۲۰.۰۰۰
رابط مینیاتوری شیلنگ خور PUC
اتصال پنوماتیک Push-in مقاوم و سریع رابط شیلنگ خور PUC با مکانیزم Push-in و طراحی مقاوم، مناسب اتصال مستقیم دو شیلنگ پنوماتیک، نصب سریع، آببندی کامل و استاندارد صنعتی. رابط مینیاتوری شیلنگ خور PUC, فیتینگ پنوماتیک, اتصال مستقیم شیلنگ, Push-in union connector, فیتینگ بدون رزوه, PUC fitting, pneumatic connector, اتصال شیلنگی پنوماتیک
Size and packaging guidelines
سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی سایز بر اساس اینچ است و توضیحات تستی
مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است مشخصات وزن محصول بر اساس گرم و ... است
برای راهنمایی بهتر راجع به اندازه ها با ما در تماس باشید
| مشخصات | فیتینگها | اتصالات | رابط ها |
| عرض | 37" | 42" | 42" |
| طول | 26.5" | 32.5" | 142" |
| عمق | 19.5" | 22.5" | 24.5" |
| نیاز به مکمل | ندارد | ندارد | دارد |
| جنس رزوه | پلاستیک | فلز | مسی |
| وزن | 15 گرم | 40 گرم | 120 گرم |
رابط مینیاتوری شیلنگ خور PUC
یکی از اتصالات پرکاربرد در سیستمهای پنوماتیک است که برای اتصال دو شیلنگ همسایز به یکدیگر بهصورت مستقیم استفاده میشود. این قطعه با طراحی دقیق، ابعاد کوچک و عملکرد مطمئن، انتقال هوای فشرده را بدون نشتی و افت فشار تضمین میکند.
PUC مخفف Push-in Union Connector است که نشاندهنده مکانیزم اتصال سریع (Push-in) در هر دو سر قطعه میباشد. این طراحی به کاربر اجازه میدهد شیلنگ را تنها با فشار دادن به داخل فیتینگ متصل کند و در مواقع نیاز بهسرعت جدا نماید.
ساختار و طراحی رابط مینیاتوری شیلنگ خور PUC
بدنه رابط مینیاتوری شیلنگ خور PUC معمولاً از پلیمر صنعتی PBT ساخته میشود که مقاومت بالایی در برابر فشار، ضربه و شرایط محیطی دارد. بخش قفلکننده داخلی از فولاد ضدزنگ (Stainless Steel) و اورینگها از NBR مقاوم هستند که آببندی کامل و طول عمر بالا را تضمین میکنند.
هر دو سر قطعه مکانیزم Push-in دارند؛ یعنی نیازی به رزوه یا بست اضافی نیست. این ویژگی باعث میشود نصب آن بسیار سریع و آسان باشد و زمان توقف دستگاهها در فرآیند تعمیر یا تغییر مسیر لولهکشی به حداقل برسد.
ویژگیهای فنی رابط مینیاتوری شیلنگ خور PUC
نوع اتصال: دو سر فیتینگ Push-in (بدون رزوه)
سایز شیلنگ قابل اتصال: 4، 6، 8، 10، 12 میلیمتر
فشار کاری: 0 تا 1 MPa (0 تا 10 بار)
دمای کاری: -20 تا +60 درجه سانتیگراد
جنس بدنه: PBT صنعتی با مقاومت بالا
جنس قفل داخلی: فولاد ضدزنگ
آببندی: اورینگ NBR مقاوم در برابر نشتی
وزن: سبک برای نصب آسان
استاندارد تولید: ISO 4414 و JIS B 8377
مزایای رابط مینیاتوری شیلنگ خور PUC
نصب سریع و بدون ابزار به کمک مکانیزم Push-in
کاهش زمان تعمیر و نگهداری
مقاومت بالا در برابر فشار و رطوبت
آببندی کامل و بدون نشتی
مناسب برای فضاهای محدود به دلیل ابعاد کوچک
کاربردهای رابط مینیاتوری شیلنگ خور PUC
خطوط هوای فشرده در صنایع مختلف
اتصال موقت یا دائم شیلنگها در خطوط پنوماتیک
تجهیزات اتوماسیون صنعتی
صنایع غذایی و دارویی (با متریال بهداشتی)
سیستمهای رباتیک و مونتاژ
نکات نصب و نگهداری رابط مینیاتوری شیلنگ خور PUC
از سایز صحیح شیلنگ استفاده کنید تا از نشتی جلوگیری شود.
قبل از اتصال، از تمیز بودن شیلنگ اطمینان حاصل کنید.
اورینگها را بهصورت دورهای بررسی کنید.
از وارد کردن فشار جانبی یا پیچش به شیلنگ خودداری کنید.
از اعمال فشار جانبی یا خمیدگی بیشازحد شیلنگ متصلشده خودداری کنید.
از فشار کاری و دمای مجاز قطعه فراتر نروید.
استانداردها و کیفیت
رابط مینیاتوری شیلنگ خور PUC مطابق با استانداردهای جهانی ISO و JIS تولید میشود و قبل از عرضه، تحت تستهای فشار، دوام و آببندی قرار میگیرد. این موضوع تضمین میکند که در شرایط صنعتی مختلف، عملکردی مطمئن و طولانیمدت ارائه دهد.
نتیجهگیری
رابط مینیاتوری شیلنگ خور PUC با طراحی ساده اما کاربردی، متریال مقاوم و مکانیزم نصب سریع، انتخابی ایدهآل برای هر سیستم پنوماتیک است. این قطعه میتواند در هر محیطی که نیاز به اتصال سریع و مطمئن دو شیلنگ وجود دارد، مورد استفاده قرار گیرد و با کاهش زمان توقف تجهیزات، بهرهوری خطوط تولید را افزایش دهد.
