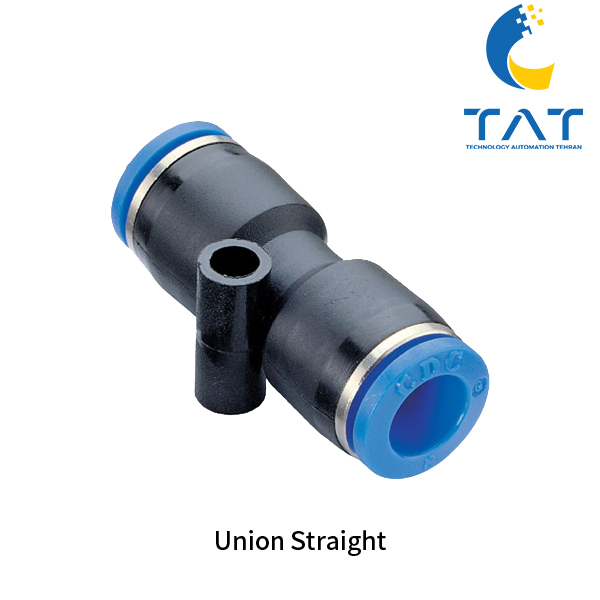

رابط مستقیم شیلنگ خور PUC

رابط مستقیم شیلنگ خور PUC

یکی از اتصالات پرکاربرد در سیستم‌های پنوماتیک است که برای اتصال دو شیلنگ هم‌سایز به یکدیگر به‌صورت مستقیم استفاده می‌شود. این قطعه با طراحی دقیق، ابعاد کوچک و عملکرد مطمئن، انتقال هوای فشرده را بدون نشتی و افت فشار تضمین می‌کند.

PUC مخفف Push-in Union Connector است که نشان‌دهنده مکانیزم اتصال سریع (Push-in) در هر دو سر قطعه می‌باشد. این طراحی به کاربر اجازه می‌دهد شیلنگ را تنها با فشار دادن به داخل فیتینگ متصل کند و در مواقع نیاز به‌سرعت جدا نماید.

ساختار و طراحی رابط مستقیم شیلنگ خور PUC

بدنه رابط شیلنگ خور PUC معمولاً از پلیمر صنعتی PBT ساخته می‌شود که مقاومت بالایی در برابر فشار، ضربه و شرایط محیطی دارد. بخش قفل‌کننده داخلی از فولاد ضدزنگ (Stainless Steel) و اورینگ‌ها از NBR مقاوم هستند که آب‌بندی کامل و طول عمر بالا را تضمین می‌کنند.

هر دو سر قطعه مکانیزم Push-in دارند؛ یعنی نیازی به رزوه یا بست اضافی نیست. این ویژگی باعث می‌شود نصب آن بسیار سریع و آسان باشد و زمان توقف دستگاه‌ها در فرآیند تعمیر یا تغییر مسیر لوله‌کشی به حداقل برسد.

ویژگی‌های فنی رابط مستقیم شیلنگ خور PUC

نوع اتصال: دو سر فیتینگ Push-in (بدون رزوه)

سایز شیلنگ قابل اتصال: 4، 6، 8، 10، 12 میلی‌متر

فشار کاری: 0 تا 1 MPa (0 تا 10 بار)

دمای کاری: -20 تا +60 درجه سانتی‌گراد

جنس بدنه: PBT صنعتی با مقاومت بالا

جنس قفل داخلی: فولاد ضدزنگ

آب‌بندی: اورینگ NBR مقاوم در برابر نشتی

وزن: سبک برای نصب آسان

استاندارد تولید: ISO 4414 و JIS B 8377

مزایای رابط مستقیم شیلنگ خور PUC

نصب سریع و بدون ابزار به کمک مکانیزم Push-in

کاهش زمان تعمیر و نگهداری

مقاومت بالا در برابر فشار و رطوبت

آب‌بندی کامل و بدون نشتی

مناسب برای فضاهای محدود به دلیل ابعاد کوچک

کاربردهای رابط مستقیم شیلنگ خور PUC

خطوط هوای فشرده در صنایع مختلف

اتصال موقت یا دائم شیلنگ‌ها در خطوط پنوماتیک

تجهیزات اتوماسیون صنعتی

صنایع غذایی و دارویی (با متریال بهداشتی)

سیستم‌های رباتیک و مونتاژ

نکات نصب و نگهداری رابط مستقیم شیلنگ خور PUC

از سایز صحیح شیلنگ استفاده کنید تا از نشتی جلوگیری شود.

قبل از اتصال، از تمیز بودن شیلنگ اطمینان حاصل کنید.

اورینگ‌ها را به‌صورت دوره‌ای بررسی کنید.

از وارد کردن فشار جانبی یا پیچش به شیلنگ خودداری کنید.

از اعمال فشار جانبی یا خمیدگی بیش‌ازحد شیلنگ متصل‌شده خودداری کنید.

از فشار کاری و دمای مجاز قطعه فراتر نروید.

استانداردها و کیفیت

رابط شیلنگ خور PUC مطابق با استانداردهای جهانی ISO و JIS تولید می‌شود و قبل از عرضه، تحت تست‌های فشار، دوام و آب‌بندی قرار می‌گیرد. این موضوع تضمین می‌کند که در شرایط صنعتی مختلف، عملکردی مطمئن و طولانی‌مدت ارائه دهد.

نتیجه‌گیری

رابط شیلنگ خور PUC با طراحی ساده اما کاربردی، متریال مقاوم و مکانیزم نصب سریع، انتخابی ایده‌آل برای هر سیستم پنوماتیک است. این قطعه می‌تواند در هر محیطی که نیاز به اتصال سریع و مطمئن دو شیلنگ وجود دارد، مورد استفاده قرار گیرد و با کاهش زمان توقف تجهیزات، بهره‌وری خطوط تولید را افزایش دهد.
