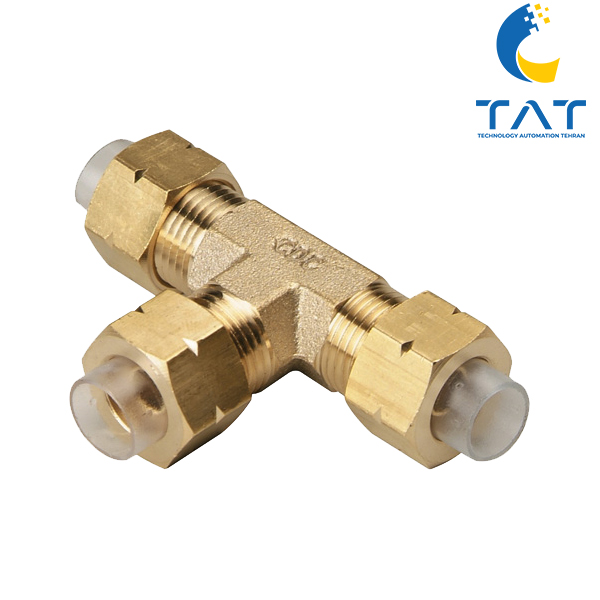

رابط سه راهی مهره ای فلزی CUT

رابط سه راهی مهره‌ای فلزی CUT | T-Fitting فلزی با اتصال مهره‌ای

رابط سه راهی مهره‌ ای فلزی CUT یکی از پرکاربردترین اتصالات پنوماتیک برای ایجاد انشعاب از یک مسیر هوای فشرده به دو مسیر یا ترکیب سه مسیر مختلف است. طراحی مهره‌ای این فیتینگ، نصب سریع و ایمن را فراهم کرده و بدنه‌ی فلزی مقاوم آن باعث دوام بالا و عملکرد پایدار در محیط‌های صنعتی می‌شود. این محصول برای خطوط تولید، ماشین‌آلات اتوماسیون و سیستم‌های پیچیده پنوماتیک انتخابی ایده‌آل است.

ویژگی‌های فنی رابط سه راهی مهره‌ ای فلزی CUT

• نوع اتصال: سه راهی (T-Fitting) با مکانیزم مهره‌ای

• جنس بدنه: آلیاژ برنج یا فولاد ضدزنگ با آبکاری نیکل

• رزوه‌ها: BSPP/BSPT یا NPT، سازگار با انواع تجهیزات پنوماتیک

• سایزبندی شیلنگ: ۴، ۶، ۸، ۱۰، ۱۲ میلی‌متر (و معادل اینچی)

• فشار کاری معمول: تا ۱۰ بار (بسته به مدل و سایز)

• آب‌بندی: اورینگ مقاوم برای جلوگیری از نشتی

• دمای کاری: ۰ تا ۶۰ درجه سانتی‌گراد

توجه: مقادیر دقیق بسته به مدل و برند ممکن است متفاوت باشد.

مزایای رابط سه راهی مهره ای فلزی

• ایجاد انشعاب دقیق در مسیر هوا بدون نیاز به تغییر خطوط اصلی

• نصب سریع و بدون ابزار پیچیده به کمک ساختار مهره‌ای

• دوام بالا و مقاوم در برابر فشار و خوردگی

• کاهش نشتی و افت فشار در سیستم‌های پنوماتیک

• چیدمان منظم و بهینه لوله‌کشی در محیط‌های صنعتی

کاربردهای رابط سه راهی مهره‌ ای CUT

• خطوط تولید اتوماسیون صنعتی و مونتاژ

• کابینت‌های کنترل و FRL manifold

• صنایع بسته‌بندی، چاپ و نساجی

• سیستم‌های جابجایی و رباتیک

• ابزارهای بادی و کمپرسورها

رابط CUT امکان ایجاد مسیر دوم یا سوم بدون نیاز به برش و جوشکاری شیلنگ‌ها را فراهم می‌کند و باعث صرفه‌جویی در زمان و هزینه نصب می‌شود.

نکات انتخاب و نصب

1. انتخاب سایز مناسب: مطابق با قطر شیلنگ و دبی مورد نیاز انتخاب شود تا افت فشار کمینه شود.

2. نوع رزوه: BSP/NPT باید با تجهیزات موجود مطابقت داشته باشد.

3. آب‌بندی: استفاده از نوار تفلون یا خمیر استاندارد جهت جلوگیری از نشتی.

4. چیدمان: مسیرهای انشعابی را طوری قرار دهید که خمیدگی شیلنگ‌ها حداقل شود.

5. محیط کاری: در محیط‌های مرطوب یا خورنده، مدل‌های آبکاری شده یا استیل ضدزنگ توصیه می‌شوند.
