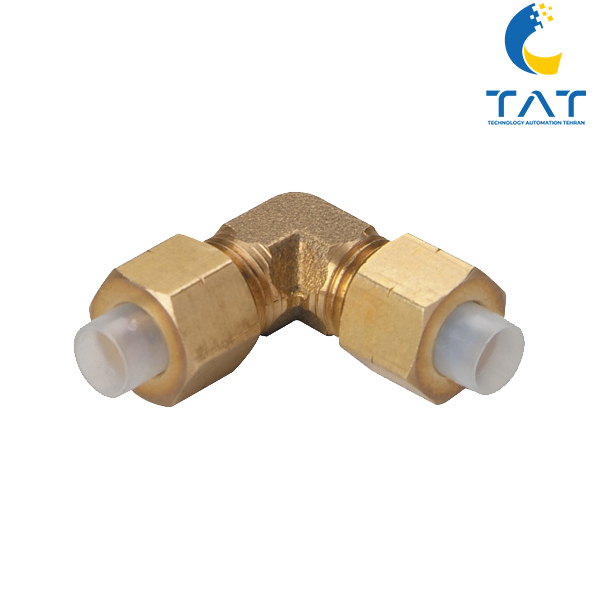

رابط زانویی مهره ای فلزی CUL

رابط زانویی مهره‌ ای فلزی CUL | elbow nut fitting برای اتصال مطمئن و بدون نشتی

رابط زانویی مهره‌ ای فلزی CUL یک فیتینگ پنوماتیک ۹۰ درجه با ساختار مهره‌ای (Nut Type) است که برای ایجاد اتصال زاویه‌دار بین شیلنگ و تجهیزات یا بین دو مسیر هوای فشرده استفاده می‌شود. طراحی زانویی باعث صرفه‌جویی در فضا، کاهش فشار مکانیکی روی شیلنگ و بهبود چیدمان لوله‌کشی در کابینت‌های کنترلی و خطوط اتوماسیون می‌شود. بدنه‌ی تمام‌فلزی و آب‌بندی دقیق، CUL را به انتخابی ایمن، بادوام و بدون نشتی در شرایط کاری صنعتی تبدیل می‌کند.

ویژگی‌های فنی رابط زانویی مهره‌ ای فلزی CUL

• نوع اتصال: زانویی ۹۰° مهره‌ای (Elbow Nut Fitting)

• جنس بدنه: برنج با روکش نیکل یا فولاد آبکاری‌شده ضدخوردگی

• رزوه‌ها: BSPT/BSPP یا NPT (مطابق سفارش)

• سایزبندی شیلنگ: ۴، ۶، ۸، ۱۰، ۱۲ میلی‌متر (و معادل اینچی)

• فشار کاری معمول: تا حدود ۱۰ بار (بسته به مدل/سایز)

• آب‌بندی: اورینگ مقاوم در برابر سایش و فشار

• دمای کاری معمول: حدود ۰ تا ۶۰°C

• استاندارد کیفیت: تولید تحت تلرانس دقیق برای نشتی نزدیک به صفر

توجه: مقادیر دقیق بسته به برند/مدل ممکن است تغییر کند.

مزایای رابط زانویی مهره ای فلزی

• چیدمان تمیز و فشرده: عبور زاویه‌دار شیلنگ در فضاهای محدود، بدون خم‌خوردگی شدید

• دوام صنعتی: بدنه فلزی با روکش ضدزنگ برای محیط‌های سخت

• نصب سریع و مطمئن: طراحی مهره‌ای برای قفل شدن پایدار و قابلیت سرویس آسان

• کاهش نشتی و افت فشار: آب‌بندی دقیق و مسیر جریان بهینه

• افزایش عمر شیلنگ: حذف تنش‌های خمشی و جلوگیری از ترک‌خوردگی در گذر زمان

کاربردهای رابط زانویی مهره ای فلزی

• پنوماتیک خطوط تولید و ماشین‌آلات خودکار

• کابینت‌های کنترل، مانيفولدها و واحدهای FRL

• صنایع بسته‌بندی، چاپ، نساجی و مونتاژ خودرو

• ابزارهای بادی و سیستم‌های انتقال هوای فشرده در کارگاه‌ها

نکات انتخاب

1. سایز شیلنگ/رزوه را مطابق نقشه‌ی لاین انتخاب کنید تا افت فشار و تنش مکانیکی به حداقل برسد.

2. نوع رزوه (BSP/NPT) را با تجهیزات موجود همسان‌سازی کنید.

3. برای محیط‌های مرطوب یا خورنده، روکش نیکل/استیل پیشنهاد می‌شود.

4. از نوار تفلون/خمیر آب‌بندی استاندارد و گشتاور بستن توصیه‌شده استفاده کنید.

راهنمای نصب سریع

• مسیر جریان و زاویه خروجی را از پیش مشخص کنید تا شیلنگ کمترین پیچش را داشته باشد.

• ابتدا بدنه رزوه را نصب و آب‌بندی کنید؛ سپس شیلنگ را وارد کرده و مهره را تا رسیدن به قفل مکانیکی سفت کنید.

• پس از راه‌اندازی، خطوط را با کف صابون/نشت‌یاب چک نشتی کنید و در صورت نیاز کمی ریتایت کنید.
