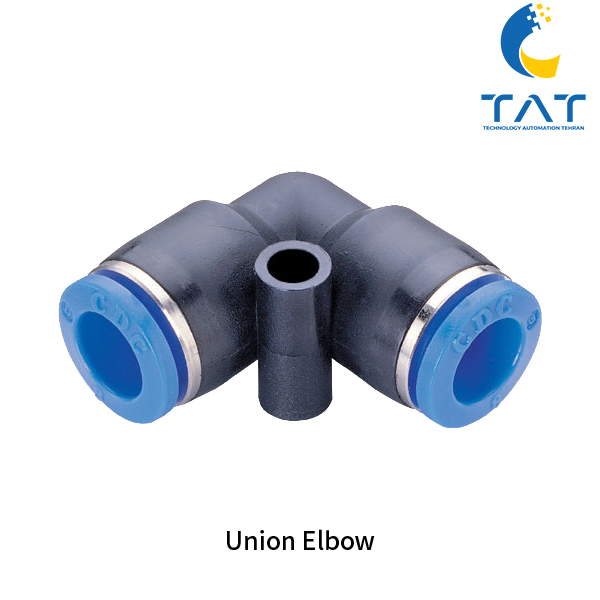

رابط زانویی شیلنگ خور PUL

رابط زانویی شیلنگ خور PUL یکی از کاربردی‌ترین و پرفروش‌ترین اتصالات پنوماتیک در صنایع مختلف است که برای اتصال زاویه‌دار بین شیلنگ‌ها و یا شیلنگ به دستگاه‌ها استفاده می‌شود. این قطعه با مکانیزم اتصال سریع Push-in طراحی شده و امکان نصب و جداسازی شیلنگ را در کوتاه‌ترین زمان بدون نیاز به ابزار فراهم می‌کند.

زاویه ۹۰ درجه در این اتصال، فضای نصب را بهینه می‌کند و امکان استفاده در محیط‌هایی با فضای محدود را فراهم می‌سازد. این موضوع به ویژه در خطوط تولید صنعتی، تجهیزات اتوماسیون و ماشین‌آلاتی که مسیر شیلنگ نیاز به تغییر زاویه دارد، بسیار مهم است.

طراحی و ساختار رابط زانویی شیلنگ خور PUL

بدنه رابط زانویی PUL معمولاً از پلیمر مهندسی PBT ساخته می‌شود که به دلیل مقاومت بالا در برابر ضربه، فشار و مواد شیمیایی، بهترین انتخاب برای محیط‌های صنعتی است. بخش قفل داخلی از فولاد ضدزنگ (Stainless Steel) تولید شده تا طول عمر بالا و عملکرد مطمئن در برابر سایش و فشار مداوم تضمین شود.

همچنین اورینگ آب‌بندی از NBR با کیفیت بالا ساخته شده که مانع از هرگونه نشتی هوا می‌شود و پایداری بالایی در دماهای مختلف دارد. تمامی این اجزا طبق استانداردهای بین‌المللی تولید شده‌اند تا کیفیت و دوام محصول در سخت‌ترین شرایط تضمین شود.

ویژگی‌های فنی رابط زانویی شیلنگ خور PUL

نوع اتصال: یک سر فیتینگ Push-in شیلنگ خور + یک سر فیتینگ Push-in یا رزوه (بسته به مدل)

زاویه اتصال: ۹۰ درجه

سایز شیلنگ قابل اتصال: 4، 6، 8، 10، 12 میلی‌متر

فشار کاری: 0 تا 1 MPa (0 تا 10 بار)

دمای کاری: -20 تا +60 درجه سانتی‌گراد

جنس بدنه: PBT صنعتی مقاوم

جنس قفل داخلی: فولاد ضدزنگ

آب‌بندی: اورینگ NBR مقاوم در برابر سایش و نشتی

استاندارد تولید: ISO 4414 و JIS B 8377

مزایای رابط زانویی شیلنگ خور PUL

نصب سریع و آسان بدون نیاز به ابزار

طراحی زاویه‌دار ۹۰ درجه برای استفاده در فضاهای محدود

افزایش بهره‌وری خطوط تولید با کاهش زمان توقف

دوام و طول عمر بالا حتی در استفاده مداوم

آب‌بندی کامل و حذف نشتی هوا

مقاومت بالا در برابر فشار، رطوبت و سایش

سازگاری با انواع سیستم‌های پنوماتیک

کاربردهای رابط زانویی شیلنگ خور PUL

خطوط انتقال هوای فشرده

تجهیزات اتوماسیون صنعتی

ماشین‌آلات CNC

سیستم‌های بسته‌بندی و مونتاژ

صنایع غذایی و دارویی (در صورت استفاده از متریال بهداشتی)

تجهیزات آزمایشگاهی و رباتیک

سیستم‌های تهویه و ابزار دقیق

نکات نصب و نگهداری

از سایز شیلنگ مناسب با فیتینگ استفاده کنید.

قبل از نصب، شیلنگ را تمیز و بدون براده یا آلودگی وارد کنید.

از فشار و دمای کاری مجاز فراتر نروید.

به صورت دوره‌ای اورینگ و مکانیزم قفل را بررسی کنید.

از کشش یا خمیدگی بیش‌ازحد شیلنگ در محل اتصال خودداری کنید.

استانداردها و کنترل کیفیت

تمامی رابط‌های زانویی شیلنگ خور PUL طبق استانداردهای جهانی مانند ISO 4414 و JIS B 8377 تولید و تست می‌شوند. این تست‌ها شامل بررسی آب‌بندی، تحمل فشار، مقاومت حرارتی و دوام مکانیکی می‌باشند. این اطمینان را به مصرف‌کننده می‌دهد که محصولی باکیفیت، ایمن و ماندگار در اختیار دارد.

اگر به دنبال یک اتصال پنوماتیک باکیفیت، مقاوم و نصب آسان هستید، رابط زانویی شیلنگ خور PUL بهترین انتخاب شماست. با طراحی زاویه‌دار ۹۰ درجه، این محصول به راحتی در فضاهای محدود نصب می‌شود و با مکانیزم Push-in، سرعت کار شما را چند برابر می‌کند. آب‌بندی کامل و مقاومت بالا در برابر فشار، نشتی هوا را به صفر می‌رساند. همین حالا سفارش دهید و از دوام، عملکرد و صرفه‌جویی در هزینه‌های نگهداری لذت ببرید. برای دریافت مشاوره رایگان و بهترین قیمت، با تیم فروش تات تماس بگیرید.
