رابط تابلویی PMM – اتصال تخصصی و پایدار در سیستم‌های پنوماتیک

رابط تابلویی PMM یکی از مهم‌ترین و پرکاربردترین اجزای سیستم‌های پنوماتیک است که وظیفه ایجاد اتصال ایمن و پایدار بین دو شیلنگ یا لوله را در دو طرف یک پنل یا تابلو کنترل بر عهده دارد. این قطعه به‌گونه‌ای طراحی شده که علاوه بر عبور جریان هوای فشرده یا گازهای بی‌اثر، از استحکام مکانیکی و آب‌بندی کامل در محل عبور اطمینان حاصل می‌کند.

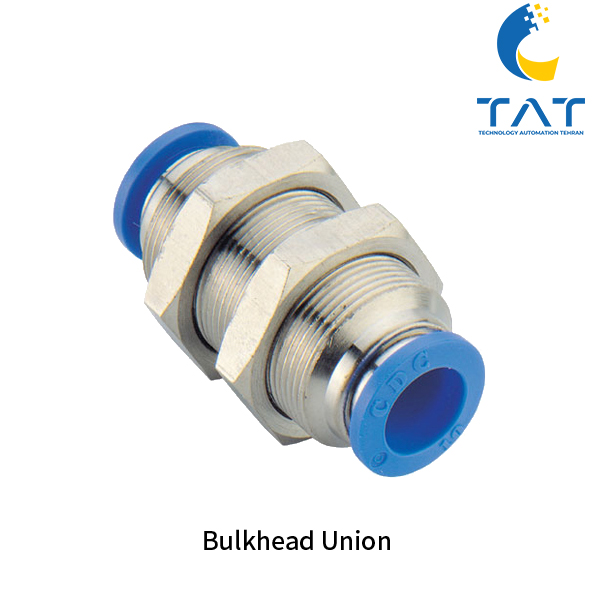

طراحی رابط تابلویی PMM به‌صورت دو سر مستقیم با پایه تابلویی (Bulkhead) انجام شده است و به کمک یک مهره محکم‌کننده و اورینگ آب‌بند، روی بدنه یا پنل نصب می‌شود. این نوع اتصال به‌ویژه در سیستم‌هایی که نیاز به عبور خط پنوماتیک از یک محفظه به محفظه دیگر دارند، استفاده می‌شود و به مرتب‌سازی و حفاظت مسیر شیلنگ‌ها کمک می‌کند.

ساختار و متریال رابط تابلویی PMM

بدنه رابط تابلویی PMM معمولاً از برنج با آبکاری نیکل سخت (Nickel-plated Brass) ساخته می‌شود که مقاومت بسیار خوبی در برابر سایش، خوردگی و ضربه دارد. در محیط‌هایی که دارای رطوبت یا مواد خورنده هستند، نسخه استیل ضدزنگ AISI 316 انتخاب بهتری است، زیرا این آلیاژ مقاومت بسیار بالایی در برابر زنگ‌زدگی و مواد شیمیایی ارائه می‌دهد.

آب‌بندی در این اتصال با استفاده از اورینگ NBR یا Viton انجام می‌شود که بسته به نوع سیستم و شرایط کاری، می‌تواند مقاومت بالایی در برابر دما و مواد شیمیایی داشته باشد.

ویژگی‌های فنی رابط تابلویی PMM

جنس بدنه: برنج نیکل‌اندود یا استیل ضدزنگ AISI 316

نوع اتصال: دو سر مستقیم با پایه تابلویی و مهره محکم‌کننده

سایز شیلنگ: از Ø4 تا Ø12 میلی‌متر

فشار کاری: 0 تا 10 بار (مناسب برای هوای فشرده خشک و گازهای بی‌اثر)

دمای کاری: -20°C تا +80°C بسته به نوع اورینگ

آب‌بندی: اورینگ NBR یا Viton مقاوم در برابر سایش و مواد شیمیایی

استاندارد رزوه‌ها: BSPT، PT یا NPT مطابق ISO 7/1 و ANSI B1.20.1

مقاومت مکانیکی بالا: تحمل ارتعاش و فشار متناوب بدون افت عملکرد

کاربردهای رابط تابلویی PMM

رابط تابلویی PMM به دلیل طراحی خاص و قابلیت نصب ثابت روی پنل یا بدنه دستگاه، در صنایع و کاربردهای متنوعی استفاده می‌شود:

تابلوهای کنترل صنعتی: عبور ایمن خطوط پنوماتیک از فضای بیرونی به داخل تابلو

ماشین‌آلات و تجهیزات اتوماسیون: حفظ نظم و حفاظت مسیر شیلنگ‌ها

سیستم‌های تست و کالیبراسیون فشار: ایجاد اتصال پایدار و بدون نشتی بین دو مدار

تجهیزات صنایع غذایی و دارویی: استفاده از نسخه استیل ضدزنگ برای محیط‌های بهداشتی

صنایع خودروسازی و خطوط تولید: اطمینان از عملکرد مداوم و کاهش توقفات ناشی از نشتی

مزایای استفاده از رابط تابلویی PMM

اتصال پایدار و ایمن: جلوگیری کامل از نشتی هوا یا گاز

نصب آسان: بدون نیاز به ابزار تخصصی پیچیده

طول عمر بالا: استفاده از متریال مقاوم و آبکاری ضد خوردگی

مقاومت در شرایط سخت: تحمل ارتعاش، تغییرات دما و فشارهای کاری

قابلیت سرویس آسان: باز و بسته شدن سریع برای تعویض یا تعمیر

نکات نصب و نگهداری

برای نصب صحیح رابط تابلویی PMM باید سوراخ پنل متناسب با سایز رزوه انتخاب شود. اورینگ باید سالم و بدون پارگی باشد تا آب‌بندی کامل انجام شود. مهره محکم‌کننده باید به اندازه کافی سفت شود تا اتصال در برابر لرزش مقاوم باشد، اما از فشار بیش از حد که باعث آسیب به رزوه یا اورینگ شود، باید پرهیز کرد.
در محیط‌های خورنده یا مرطوب، استفاده از نسخه استیل ضدزنگ توصیه می‌شود. همچنین بررسی دوره‌ای اورینگ و تعویض آن در صورت فرسودگی، باعث افزایش طول عمر قطعه می‌شود.

رابط تابلویی PMM یک اتصال تخصصی و قابل اعتماد در سیستم‌های پنوماتیک است که با طراحی مهندسی‌شده، متریال مقاوم و آب‌بندی مطمئن، عملکردی پایدار و بدون نشتی را تضمین می‌کند. چه در تابلوهای کنترل صنعتی و چه در ماشین‌آلات سنگین، این قطعه می‌تواند بخش مهمی از سیستم توزیع هوا یا گاز را به‌طور ایمن پشتیبانی کند.
